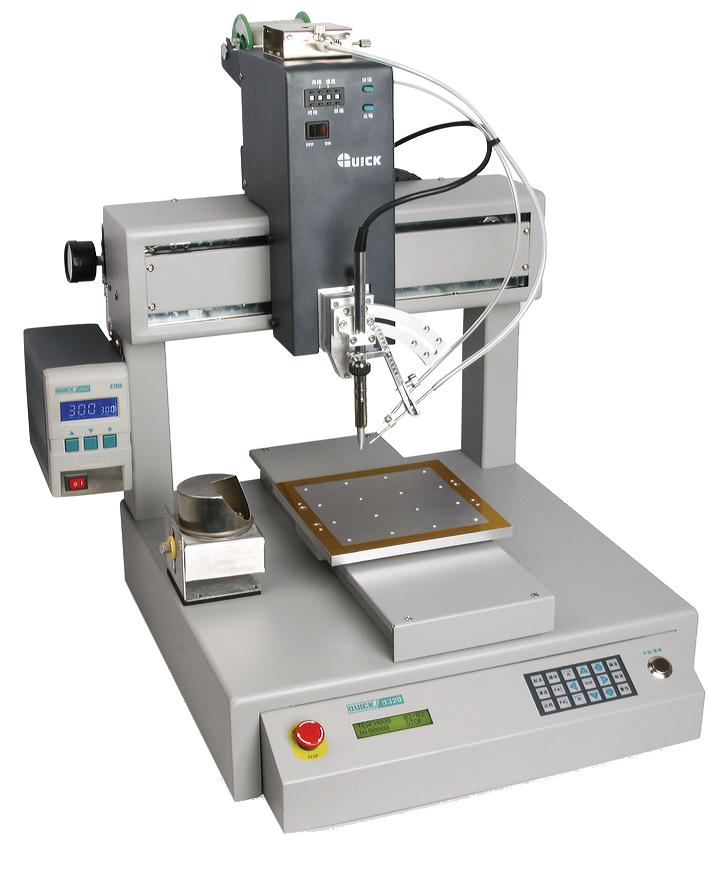

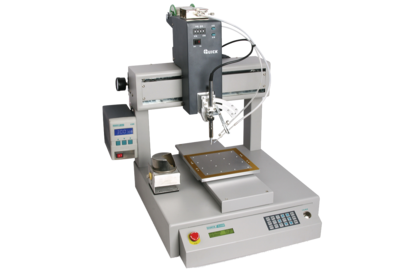

Паяльный робот (автоматическая паяльная станция) QUICK 9320A

Quick
Паяльный робот (автоматическая паяльная станция) QUICK 9320A
Под заказ
Артикул
№ 01859
Гарантия Гарантия
12 месяцев
Мощность
150 Вт
80 Вт
150 Вт
150 Вт
150 Вт
150 Вт
80 Вт
150x2 Вт
Количество осей
3
3
3
3
3
3
3
3
Макс. рабочая температура
480 °С

480 °С
500 °С
500 °С
500 °С

480 °С
Диапазон перемещения по X
300 мм
400 мм
200 мм
400 мм
400 мм
250 мм
200 мм
300 мм
Диапазон перемещения по Y
300 мм
400 мм
200 мм
400 мм
400 мм
250 мм
200 мм
300 мм
Диапазон перемещения по Z
100 мм
100 мм
50 мм
100 мм
100 мм
100 мм
50 мм
100 мм
Диапазон скорости по X
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
Диапазон скорости по Y
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
0.1~600 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
Особенности

Для нанесения герметизирующих покрытий

Устройство подачи с функцией продольного перфорирования проволоки


Для нанесения герметизирующих покрытий
2 паяльника

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK9320A

Модель QUICK 9320A
Напряжение 100 ~ 240 В AC
Мощность 150 Вт
Диапазон температур 80℃ ~ 480℃
Количество осей 3
Диапазон перемещения (мм) X 300
Y 300
Z 100
Диапазон скорости (мм/сек) X 0.1-600
Y 0.1-600
Z 0.1-200
Повторяемость (мм) X ±0.02
Y
Z
Объем памяти паяльного робота QUICK 9320A  ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.3 мм, 0.5 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм
