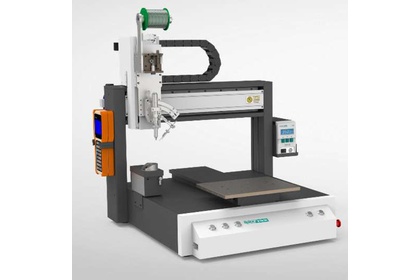

Паяльный робот (автоматическая паяльная машина) QUICK ET9483C

Quick
Паяльный робот (автоматическая паяльная машина) QUICK ET9483C
Под заказ
Артикул
№ 02712
Гарантия Гарантия
12 месяцев
Мощность
150 Вт
150 Вт
150 Вт
150 Вт
150 Вт
Количество осей
3
3
4
4
4
Макс. рабочая температура
480 °С
480 °С
480 °С
480 °С
480 °С
Диапазон перемещения по X
400 мм
300 мм
300 мм
400 мм
300 мм
Диапазон перемещения по Y
400 мм
300 мм
300 мм
400 мм
300 мм
Диапазон перемещения по Z
100 мм
100 мм
100 мм
100 мм
100 мм
Диапазон скорости по X
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
Диапазон скорости по Y
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
Диапазон перемещения по R


300 °
300 °
300 °
Особенности




Устройство подачи с функцией продольного перфорирования проволоки

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

  • прецизионная подача припоя, шаговый двигатель
  • интеллектуальная температурная компенсация, индукционная технология нагрева
  • сигнализация при некорректной температуре, при отсутствии припоя
  • групповые операции пр настройке программ: копирование, удаление, изменение.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9483C

Модель QUICK ET9483C
Напряжение 100 ~ 240 В AC
Мощность 150 Вт
Диапазон температур 50℃ ~ 480℃ (в зависимости от режима работы)
Количество осей 3
Диапазон перемещения (мм) X 400
Y 400
Z 100
Диапазон скорости (мм/сек) X 0.1-800
Y 0.1-800
Z 0.1-300
Повторяемость (мм) X ±0.02
Y
Z
Рабочая зона 340x400 мм
Объем памяти паяльного робота ET9483C ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5-1.2 мм

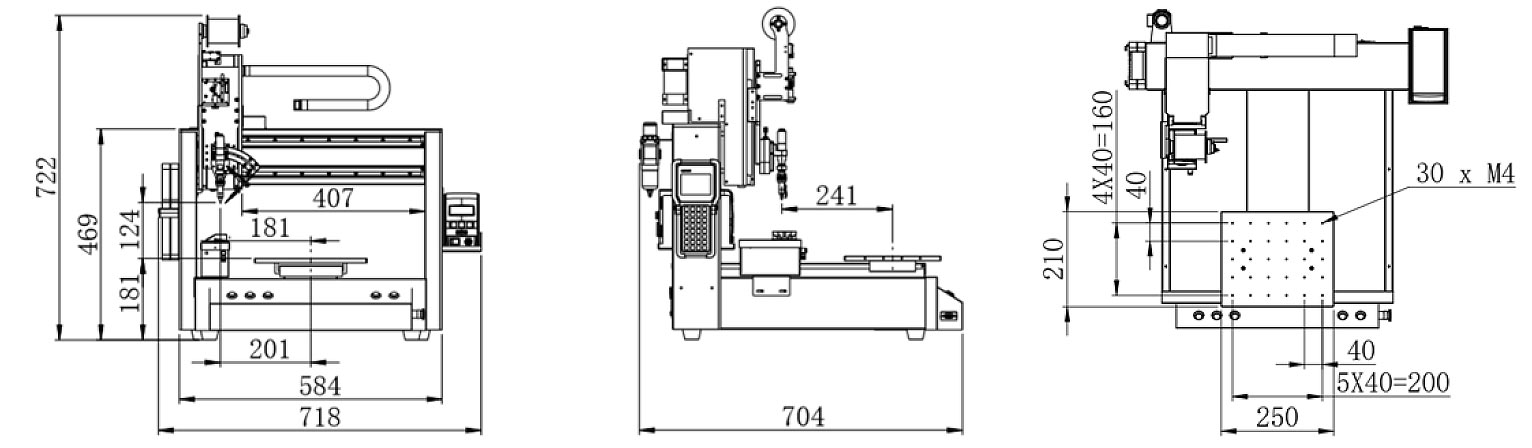

Размеры паяльного робота QUICK ET9483C (Д×Ш×В) 720x705x720 мм
Масса 45 кг
