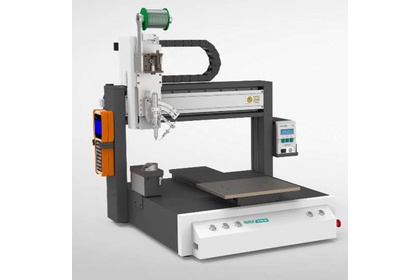

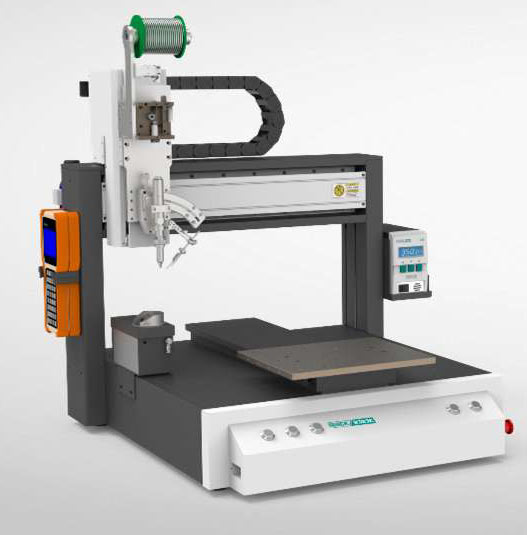

Паяльный робот (автоматическая паяльная машина) QUICK ET9383C

Quick
Паяльный робот (автоматическая паяльная машина) QUICK ET9383C
Под заказ
Артикул
№ 02711
Гарантия Гарантия
12 месяцев
Мощность
150 Вт
150 Вт
150 Вт
150 Вт
150 Вт
Количество осей
3
3
4
4
4
Макс. рабочая температура
480 °С
480 °С
480 °С
480 °С
480 °С
Диапазон перемещения по X
300 мм
400 мм
300 мм
400 мм
300 мм
Диапазон перемещения по Y
300 мм
400 мм
300 мм
400 мм
300 мм
Диапазон перемещения по Z
100 мм
100 мм
100 мм
100 мм
100 мм
Диапазон скорости по X
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
Диапазон скорости по Y
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
0.1~800 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
0.1~300 мм/сек
Диапазон перемещения по R


300 °
300 °
300 °
Особенности




Устройство подачи с функцией продольного перфорирования проволоки

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

  • прецизионная подача припоя, шаговый двигатель
  • интеллектуальная температурная компенсация, индукционная технология нагрева
  • сигнализация при некорректной температуре, при отсутствии припоя
  • групповые операции пр настройке программ: копирование, удаление, изменение.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9383C

Модель QUICK ET9383C
Напряжение 100 ~ 240 В AC
Мощность 150 Вт
Диапазон температур 50℃ ~ 480℃ (в зависимости от режима работы)
Количество осей 3
Диапазон перемещения (мм) X 300
Y 300
Z 100
Диапазон скорости (мм/сек) X 0.1-800
Y 0.1-800
Z 0.1-300
Повторяемость (мм) X ±0.02
Y
Z
Рабочая зона 240x300 мм
Объем памяти паяльного робота ET9383C ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5-1.2 мм

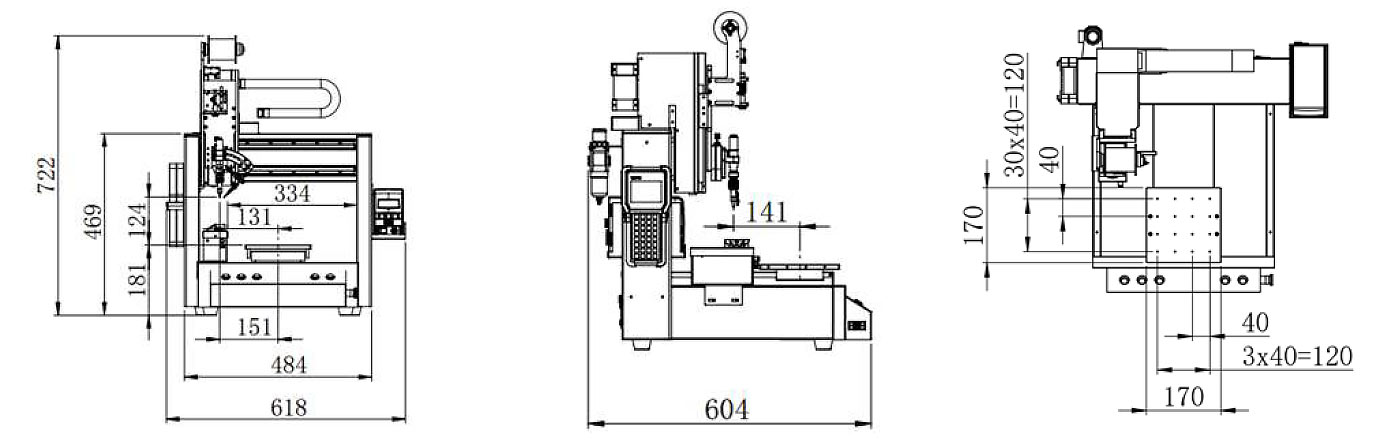

Размеры паяльного робота QUICK ET9383C (Д×Ш×В) 620x605x720 мм
Масса 40 кг
Язык Версия Размер и тип

Каталог паяльных роботов QUICK

паяльные роботы

Английский 2022 13.72 Мб, PDF Скачать

Каталог продукции Quick

Паяльные станции, термовоздушные станции, ванны для лужения, жала, насадки, аксессуары, воздухоочистка, антистатика, прогревочные столы, дозаторы

Английский 2021 11.25 Мб, PDF Скачать

Паяльные роботы и диспенсер-роботы QUICK

В статье представлен обзор возможностей и особенностей роботов для производства РЭА, выпускаемых в настоящее время компанией Quick Soldering Co. (КНР).

Русский 2014 232.54 Кб, PDF Скачать
