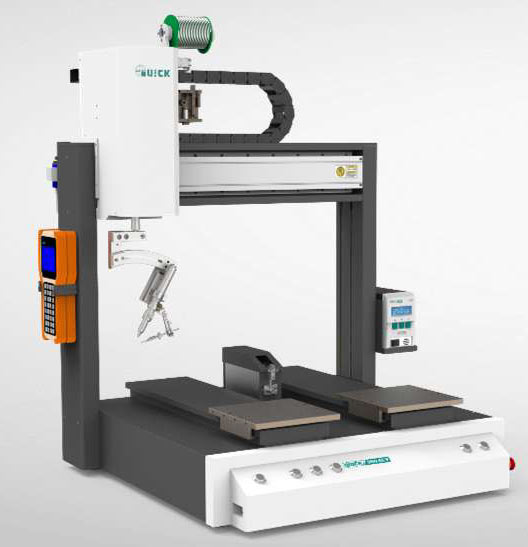

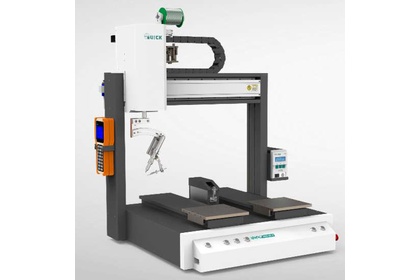

Паяльный робот (автоматическая паяльная машина) QUICK ET9584CYA
Под заказ
№ 02715
Гарантия12 месяцев
Двойная ось Y обеспечивает более высокую эффективность и более удобную работу.
Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
- прецизионная подача припоя, шаговый двигатель
- интеллектуальная температурная компенсация, индукционная технология нагрева
- сигнализация при некорректной температуре, при отсутствии припоя
- групповые операции при настройке программ: копирование, удаление, изменение.
Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9584CYA
| Модель | QUICK ET9584CYA | ||||||
| Напряжение | 100-240 В переменного тока | ||||||
| Мощность паяльника QUICK262 | 150 Вт | ||||||
| Мощность паяльного робота QUICK ET9584CYA | 310 Вт | ||||||
| Диапазон температур | 50-500°С (в зависимости от режима работы) | ||||||
| Количество осей | 4 | ||||||
| Диапазон перемещения (мм) | X | 500 | |||||
| Y | 400 | ||||||
| Z | 100 | ||||||
| R | 300° | ||||||
| Диапазон скорости (мм/сек) | X | 0.1-600 | |||||
| Y | 0.1-600 | ||||||
| Z | 0.1-200 | ||||||
| R | 0.1-600° | ||||||
| Повторяемость (мм) | X | ±0.02 | |||||
| Y | |||||||
| Z | |||||||
| R | ±0.02° | ||||||
| Нагрузка (кг) | Рабочий стол | 5 | |||||
| Паяльный наконечник | 2 | ||||||
| Рабочий диапазон (мм) | 230x400 (двойная ось Y) | ||||||
| Регулировка скорости | Плавная | ||||||
| Объем памяти паяльного робота QUICK ET9584CYA | ≤999 программ, (до 60000 точек пайки в файле) | ||||||
| Обработка файлов | ≤255 файлов | ||||||
| Диаметр проволочного припоя | 0.5 мм~1.2 мм | ||||||
| Условия окружающей среды | Температура | 0-40℃ | |||||
| Влажность | 20-90% (без образования конденсата) | ||||||

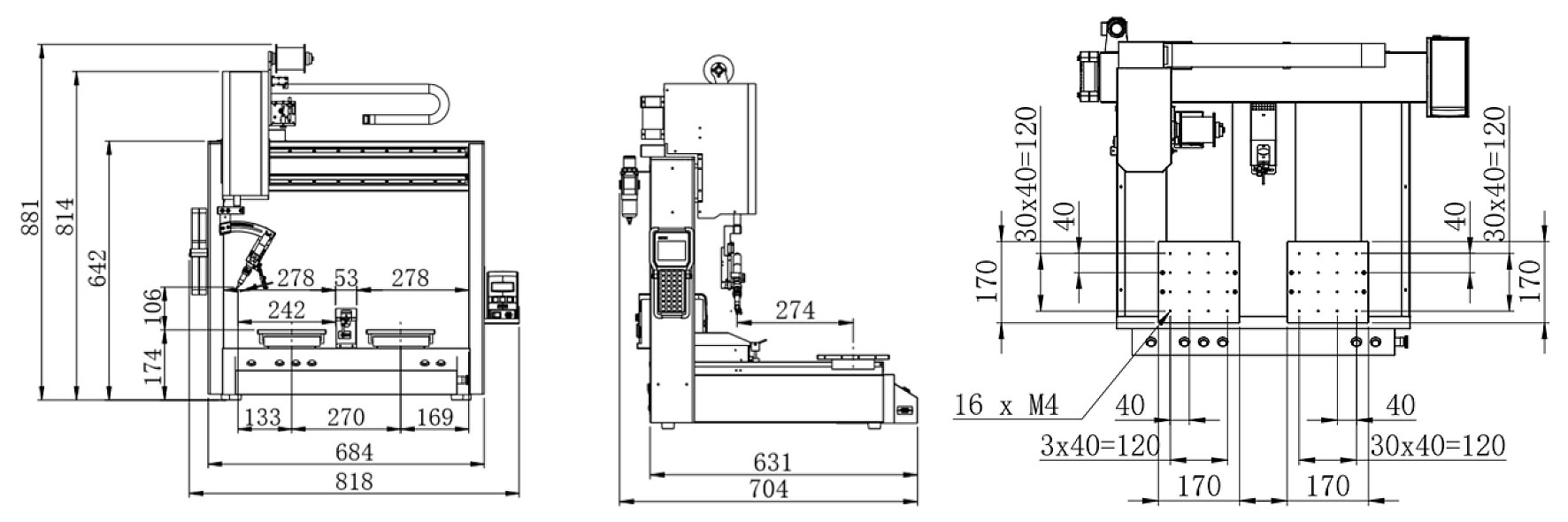

| Размеры паяльного робота QUICK ET9584CYA (Д×Ш×В) | 820×705×720 мм | ||||||
| Вес паяльного робота QUICK ET9584CYA (кг) | Около 65 кг | ||||||
 |
56 105 |
||
 |
83 420 |
||
 |
280 505 |
||
 |
112 205 |
