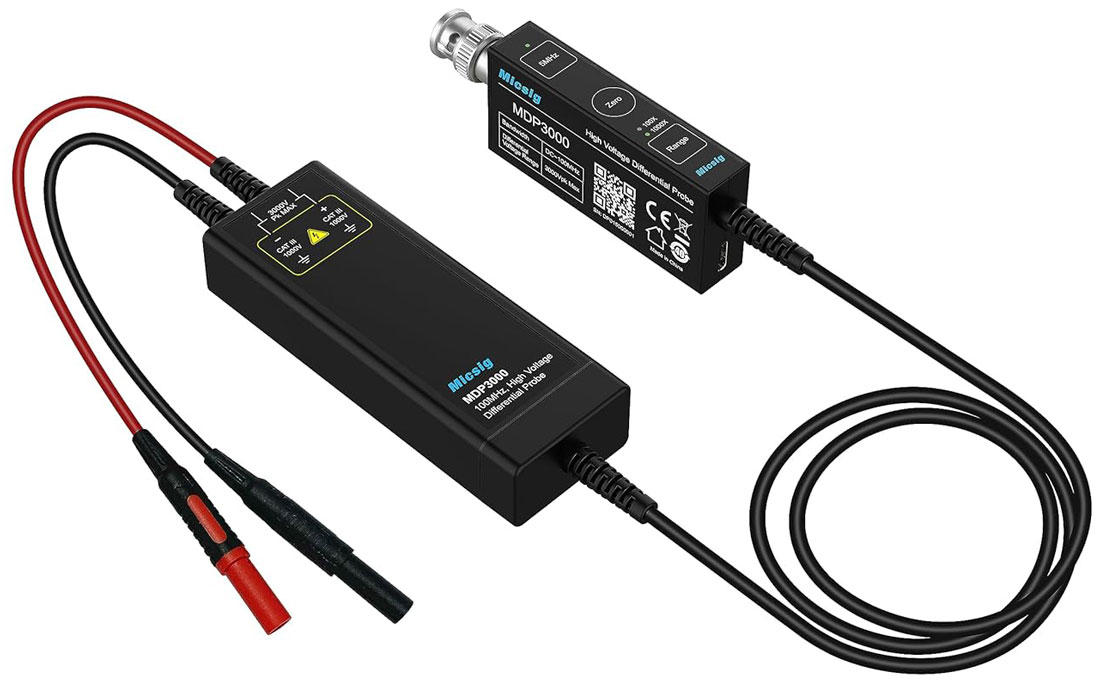

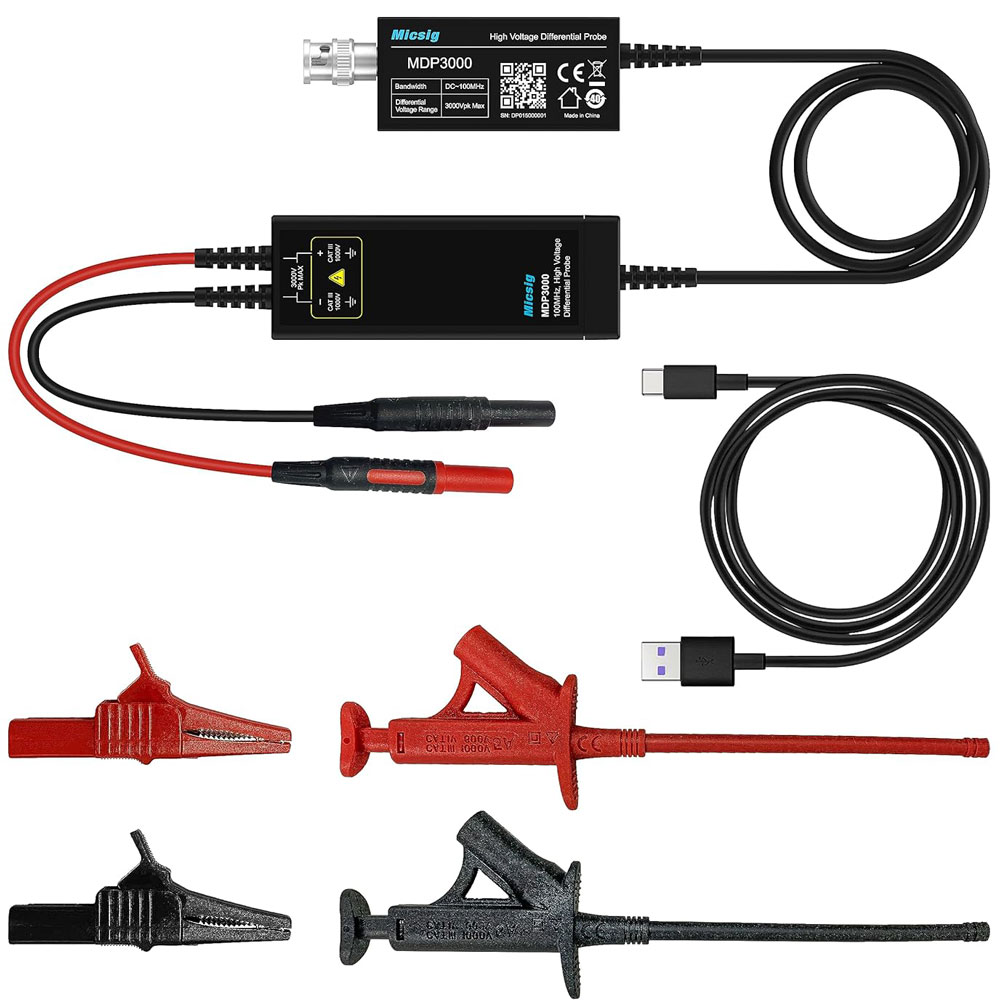

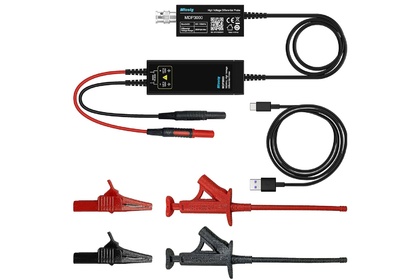

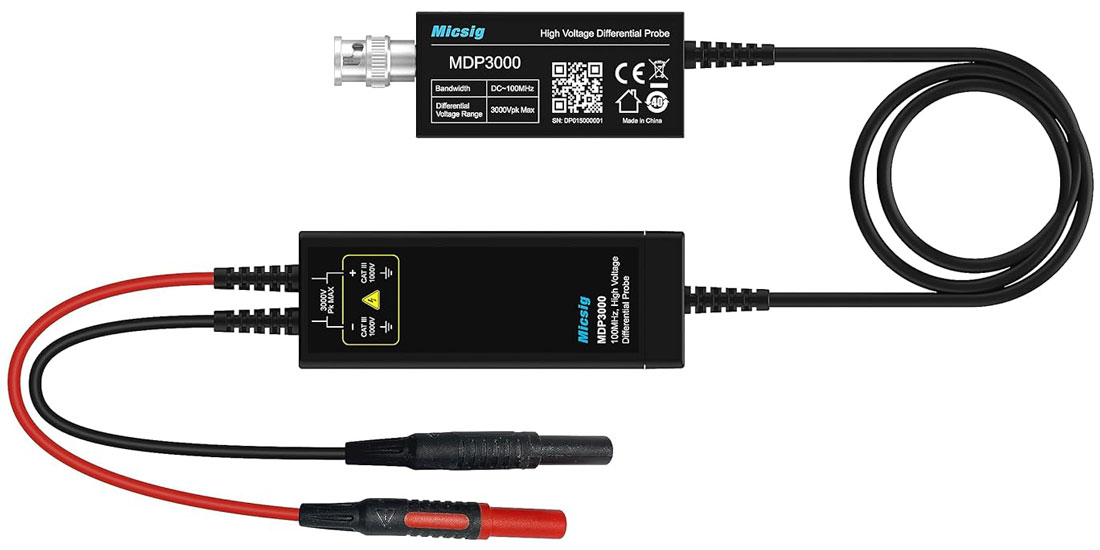

Осциллографический высоковольтный дифференциальный пробник Micsig MDP3002
35 900 Р
купитьоформить
На складе: заканчивается
Артикул
№ 03256
№ 03256
Гарантия12 месяцев
Полоса пропускания
200 МГц
150 МГц
200 МГц
150 МГц
200 МГц
150 МГц
100 МГц
100 МГц
100 МГц
Коэф. деления
x1000, x100
x200, x20
x200, x20
x500, x50
x500, x50
x1000, x100
x200, x20
x500, x50
x1000, x100
Макс. вх. напряжение
3000 В
700 В
700 В
1500 В
1500 В
3000 В
700 В
1500 В
3000 В
Входное сопротивление
10, 20 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig MDP3002:
| Модель | Micsig MDP3002 |
| Полоса пропускания | 200 МГц |
| Время нарастания | 1.75 нс |
| Коэффициент ослабления | х100 х1000 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 300 В (х100) 3000 В (х1000) |
| Уровень шума, приведенный к входу | Полная полоса: <0.9 мВскз (х100) <0.4 мВскз (х1000) Ограничение полосы 5 МГц: <0.4 мВскз (х100) <0.35 мВскз (х1000) |
| Ослабление синфазного сигнала | >-80 дБ (постоянный ток) >-60 дБ (100 кГц) >-30 дБ (10 МГц) >-26 дБ (100 МГц) |
| Задержка распространения | 11.99 нс (х100) 12.27 нс (х1000) |
| Импеданс входа | 20 МОм/1.5 пФ (дифференциальный режим); 10 МОм/3 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В |
| Сигнализация перегрузки | мигание индикатора, звуковой сигнал |
| Питание | USB Type-C |
| Потребляемая мощность | 2 Вт |
| Размеры модуля управления, мм | 91x33x15 |
| Размеры сигнального блока, мм | 100x36x20 |
| Длина входного кабеля | около 8 см |
| Длина выходного кабеля | около 120 см |
| Язык | Версия | Размер и тип | |||
|
