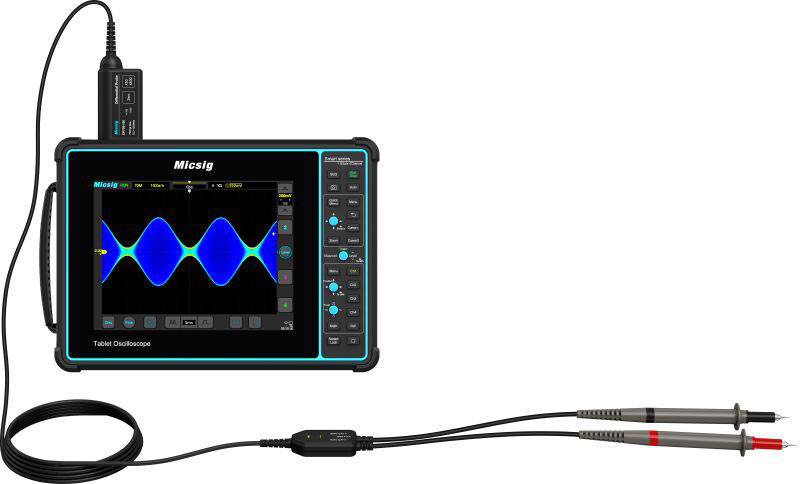

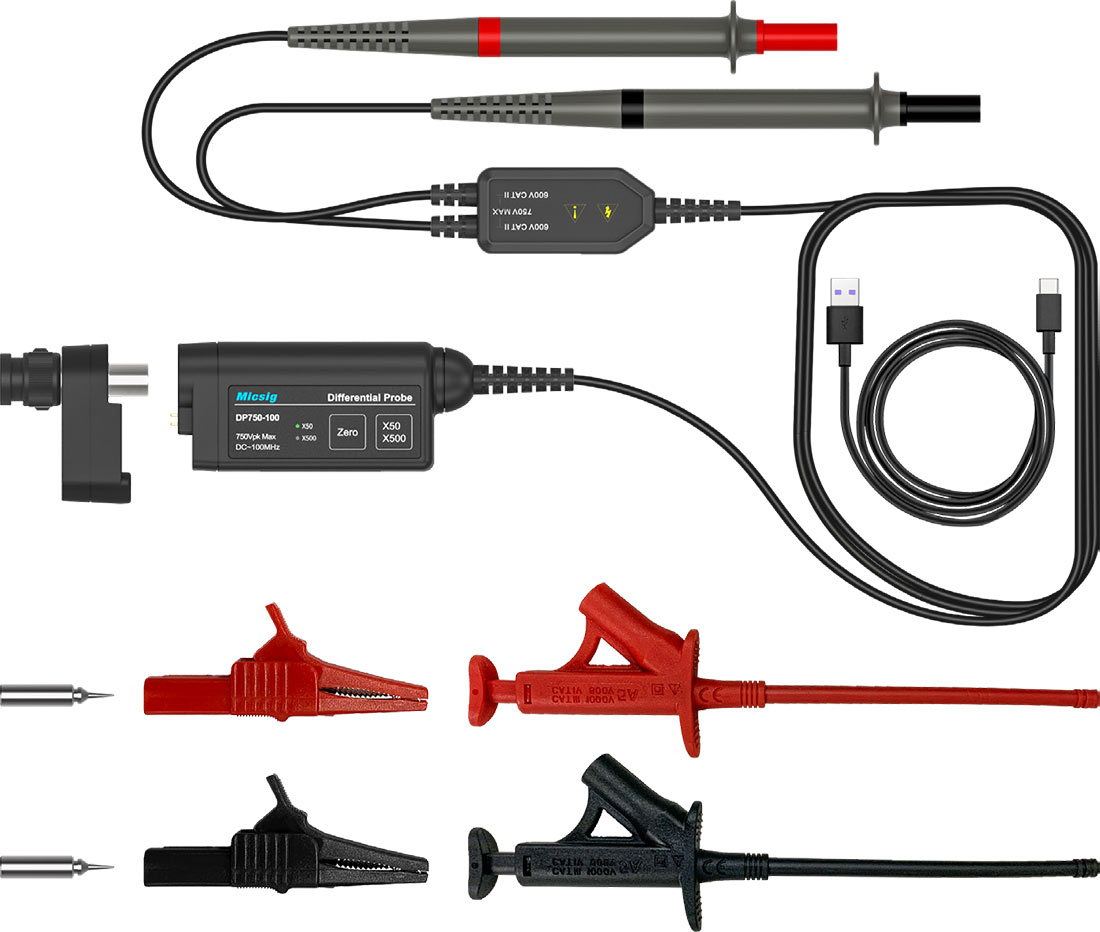

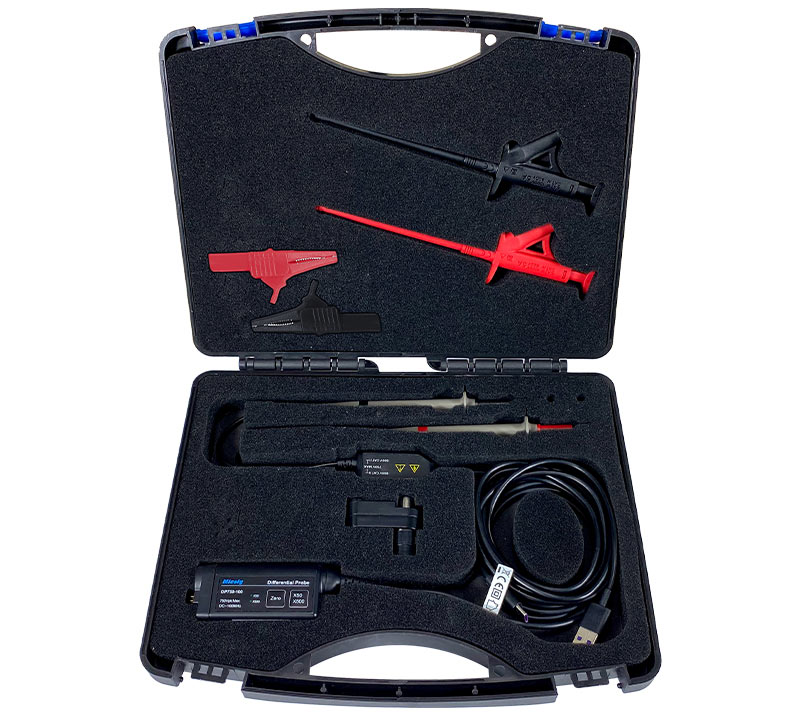

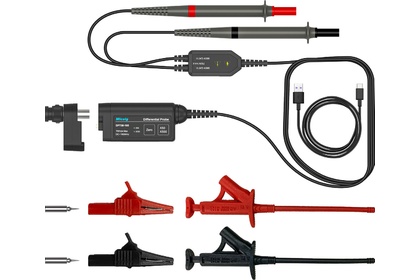

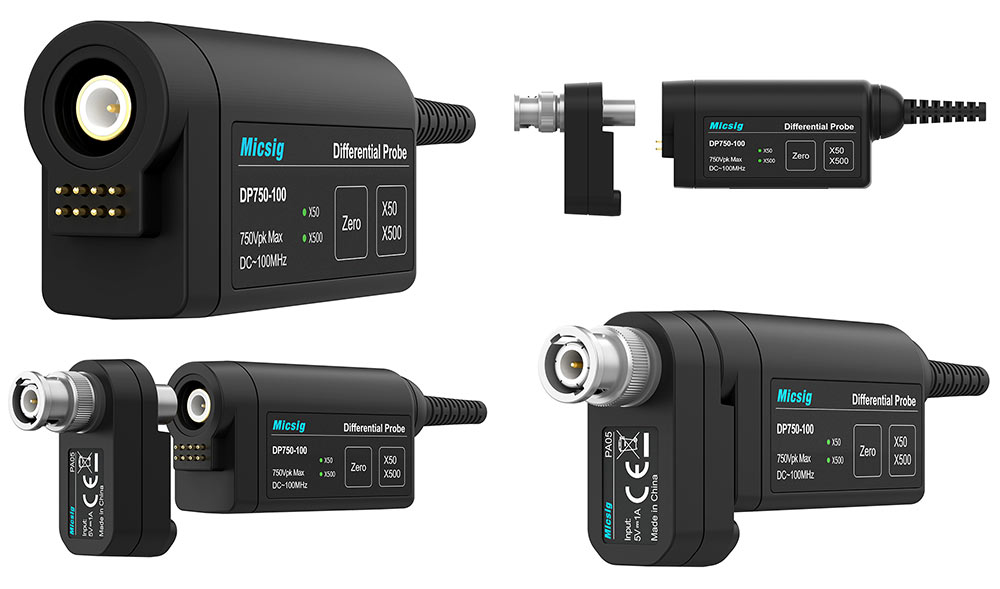

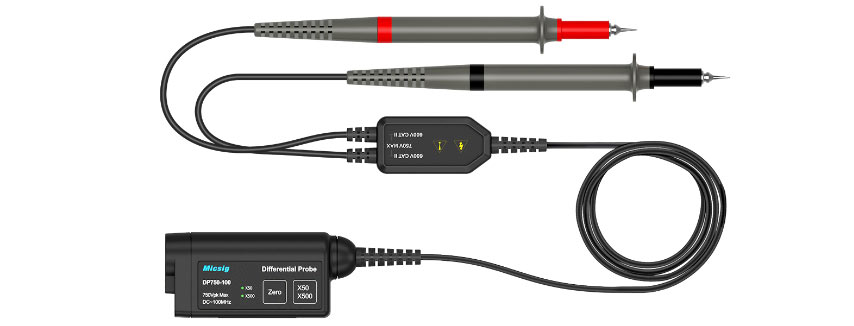

Осциллографический высоковольтный дифференциальный пробник Micsig DP750-100
цена по запросу
запросить стоимость
Оставить заявкуоформить
Уведомить о поступлении (в настоящее время товара нет на складе)
На складе: отсутствует
Артикул
№ 03101
№ 03101
Гарантия12 месяцев
Полоса пропускания
100 МГц
Коэф. деления
x50, x500
Макс. вх. напряжение
750 В
Входное сопротивление
4, 8 МОм
Автодетектирование делителя осциллографом
Да
Осциллографический высоковольтный дифференциальный пробник Micsig DP750-100 снят с производства. Замена - осциллографический высоковольтный дифференциальный пробник Micsig DP700 или Micsig DP1500.
Осциллографический высоковольтный дифференциальный пробник Micsig DP750-100 снят с производства. Замена - осциллографический высоковольтный дифференциальный пробник Micsig DP700 или Micsig DP1500.
ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG DP750-100:
| Модель | Micsig DP750-100 |
| Полоса пропускания | 100 МГц |
| Время нарастания | 3.5 нс |
| Коэффициент ослабления | х50 х500 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 75 В (х50) 750 В (х500) |
| Уровень шума, приведенный к входу | <12 мВскз (х50) <120 мВскз (х500) |
| Ослабление синфазного сигнала | >80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц) |
| Импеданс входа | 8 МОм/1.25 пФ (дифференциальный режим); 4 МОм/2.5 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <1.5 В |
| Сигнализация перегрузки | мигание индикатора |
| Питание | Micsig UPI; USB (через адаптер) |
| Потребляемая мощность | 1 Вт |
| Размеры модуля управления, мм | 80x37x22 |
| Длина входного кабеля | около 15 см |
| Длина выходного кабеля | около 100 см |
| Язык | Версия | Размер и тип | |||
|
Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары |
Английский | 2025 | 5.89 Мб, PDF | Скачать | |
|
Инструкция на пробник Micsig DP750-100 DP750-100 |
Английский | 1.0.0 | 632.77 Кб, PDF | Скачать | |
Micsig High Voltage Differential Probe DP750
