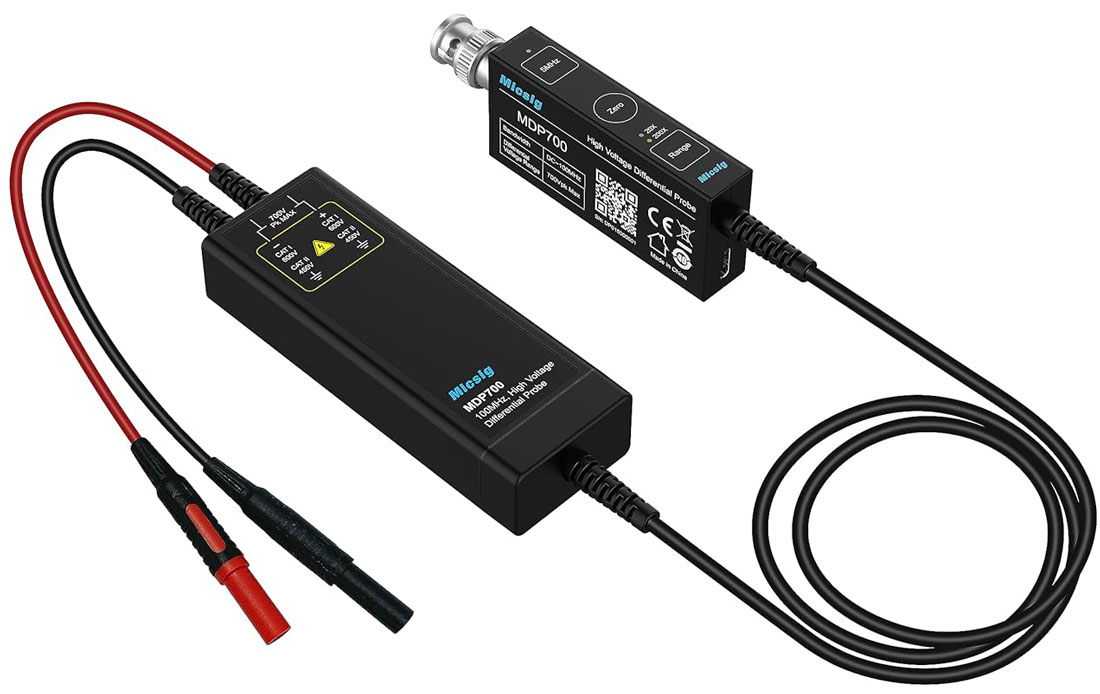

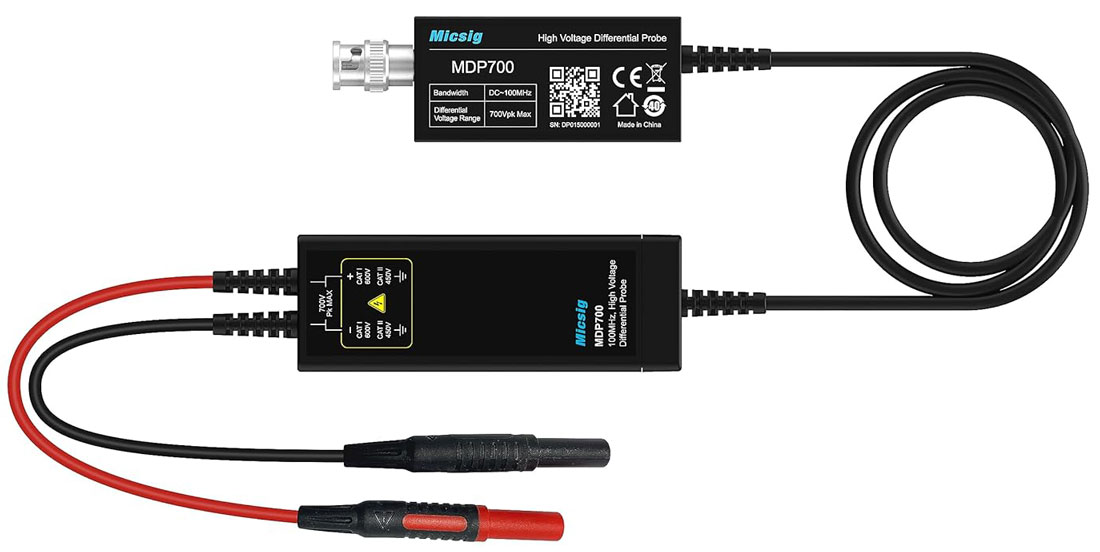

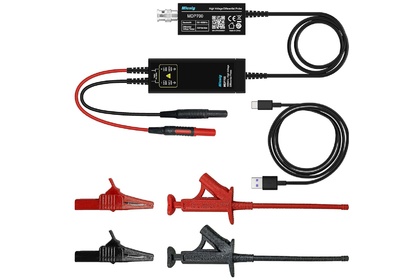

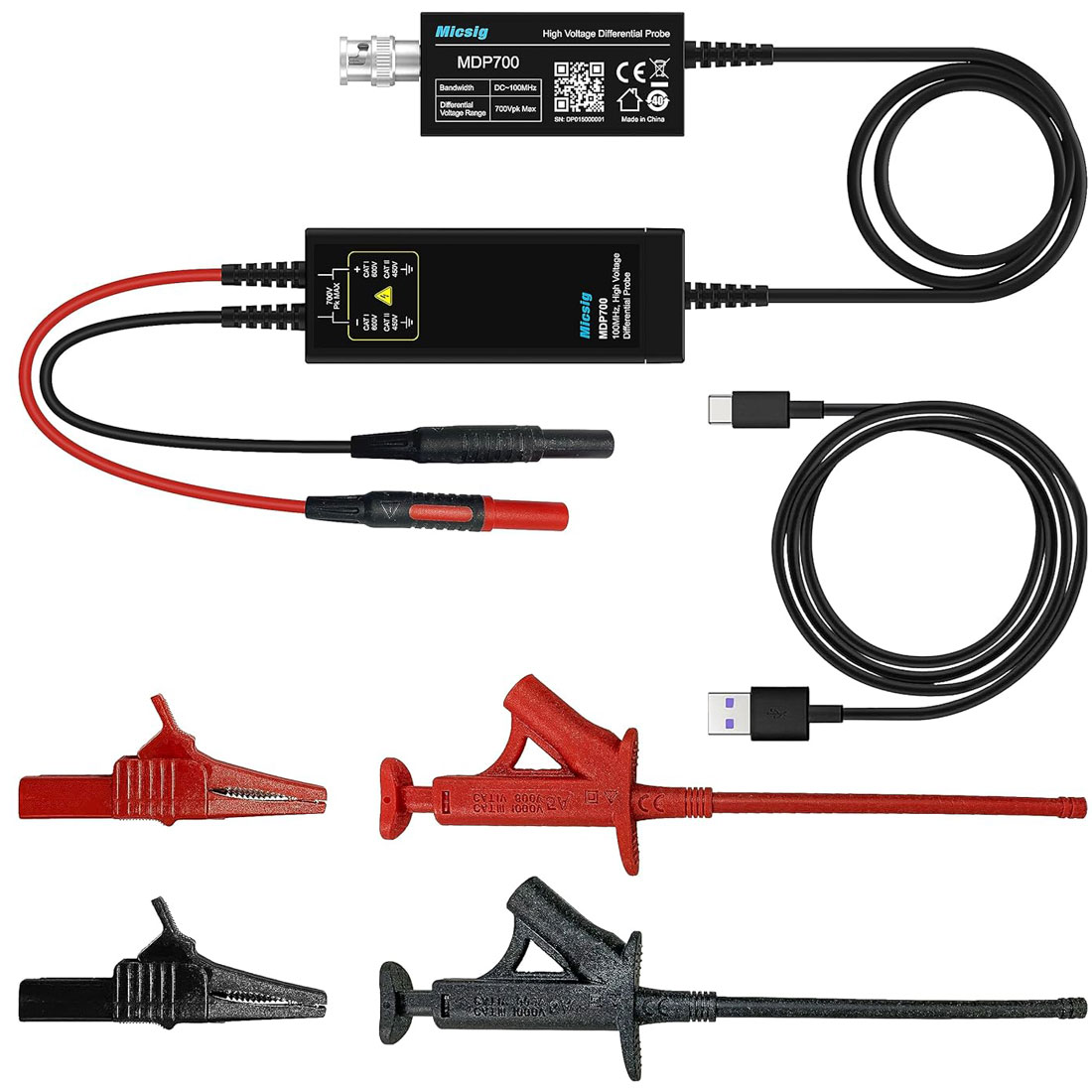

Осциллографический высоковольтный дифференциальный пробник Micsig DP700 (MDP700)
На складе: отсутствует (модель снята с производства)
Артикул
№ 03248
№ 03248
Гарантия12 месяцев
Полоса пропускания
150 МГц
200 МГц
100 МГц
200 МГц
100 МГц
150 МГц
100 МГц
150 МГц
200 МГц
Коэф. деления
x20, x200
x50, x500
x20, x200
x20, x200
x50, x500
x50, x500
x100, x1000
x100, x1000
x100, x1000
Макс. вх. напряжение
700 В
1500 В
700 В
700 В
1500 В
1500 В
3000 В
3000 В
3000 В
Входное сопротивление
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
10, 20 МОм
10, 20 МОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig MDP700:
| Модель | Micsig MDP700 |
| Полоса пропускания | 100 МГц |
| Время нарастания | 3.5 нс |
| Коэффициент ослабления | х20 х200 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 70 В (х20) 700 В (х200) |
| Уровень шума, приведенный к входу | Полная полоса: <0.9 мВскз (х20) <0.4 мВскз (х200) Ограничение полосы 5 МГц: <0.4 мВскз (х20) <0.35 мВскз (х200) |
| Ослабление синфазного сигнала | >-80 дБ (постоянный ток) >-60 дБ (100 кГц) >-30 дБ (10 МГц) >-26 дБ (100 МГц) |
| Задержка распространения | 11.99 нс (х20) 12.27 нс (х200) |
| Импеданс входа | 16 МОм/1.5 пФ (дифференциальный режим); 8 МОм/3 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В |
| Сигнализация перегрузки | мигание индикатора, звуковой сигнал |
| Питание | USB Type-C |
| Потребляемая мощность | 2 Вт |
| Размеры модуля управления, мм | 91x33x15 |
| Размеры сигнального блока, мм | 100x36x20 |
| Длина входного кабеля | около 8 см |
| Длина выходного кабеля | около 120 см |
| Язык | Версия | Размер и тип | |||
|
