Анализатор спектра реального времени Rigol RSA5032-TG

Rigol
Анализатор спектра реального времени Rigol RSA5032-TG
Под заказ
Госреестр РФ Госреестр РФ
№ 88167-23 до: 06.02.2028 г.
Артикул
№ 02165
Гарантия Гарантия
36 месяцев
Макс. рабочая частота
3.2 ГГц
3.2 ГГц
6.5 ГГц
6.5 ГГц
6.5 ГГц
3.2 ГГц
Следящий генератор
Да


Да
Да
Да
Уровень фазовых шумов (отстройка 10 кГц)
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
106 дБн/Гц
106 дБн/Гц
Уровень фазовых шумов (отстройка 100 кГц)
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
106 дБн/Гц
106 дБн/Гц
Мин. отображаемый уровень шума (DANL) (типовое)
-165 дБм
-165 дБм
-165 дБм
-165 дБм
165 дБм
165 дБм
Наилучшее разрешение по частоте RBW (-3 дБ)
1 Гц
1 Гц
1 Гц
1 Гц
1 Гц
1 Гц
Погрешность измерения амплитуды
0.8 дБ
0.8 дБ
0.8 дБ
0.8 дБ
0.8 дБ
0.8 дБ
Макс. измеряемый уровень
+30 дБм
+30 дБм
+30 дБм
+30 дБм
+30 дБм
+30 дБм

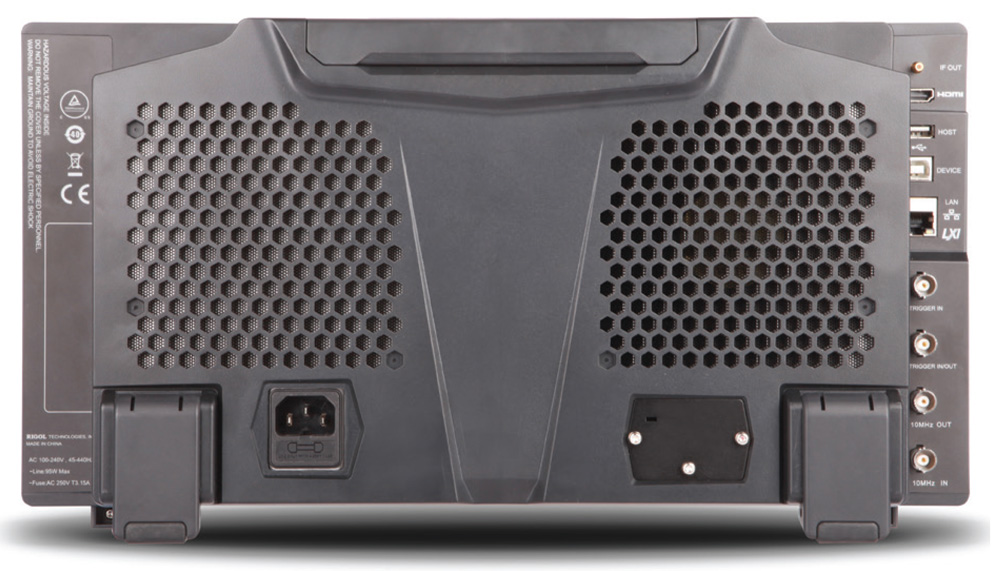

Интерфейсы
LAN, Разъем для наушников, HDMI, USB-host, USB-device
LAN, Разъем для наушников, HDMI, USB-host, USB-device
LAN, Разъем для наушников, HDMI, USB-host, USB-device
LAN, Разъем для наушников, HDMI, USB-host, USB-device
LAN, Разъем для наушников, HDMI, USB-host, USB-device
LAN, Разъем для наушников, HDMI, USB-host, USB-device

ПОДРОБНЕЕ >>>

Анализаторы спектра реального времени Rigol серии RSA5000 на основе технологии Ultra-Real, высокоскоростной режим измерения в реальном времени позволяет без слепого времени регистрировать сигналы и анализировать полученные данные. Анализаторы спектра Rigol серии RSA5000 обеспечивают различные режимы отображения, например, спектрограмма, отображение плотности появления сигнала и распределение мощности по времени (PvT). Кроме того, прибор также имеет функцию запуска по частотной маске (FMT). Предусмотрена работа в режиме стандартного анализатора спектра (GPSA) или анализатора спектра реального времени (RTSA).

Особенности технологии Ultra-Real:

Анализ спектра без слепого времени
Непрерывная регистрация данных сигнала в полосе частот реального времени
Непрерывный анализ спектра, отсутствие слепых зон по времени

Запуск по частотной маске (FMT)
Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме

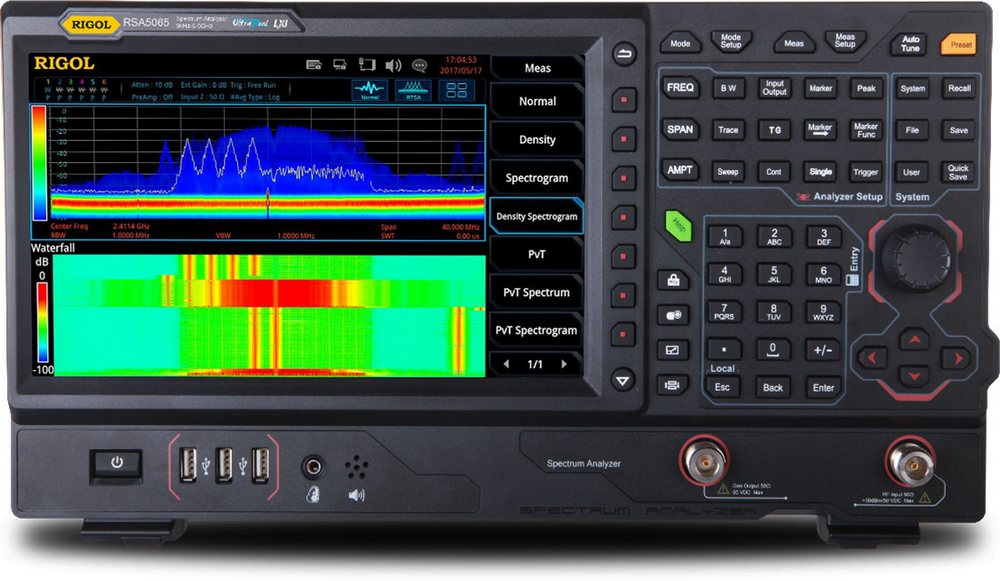

Сложные режимы отображения
Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.



Модель RSA5032-TG отличается от RSA5032 наличием трекинг генератора.

Трекинг-генератор (следящий генератор) в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.

Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.

Анализатор Rigol RSA5032-TG – измерительное оборудование высокой точности. Отличается повышенной чувствительностью и значительным спектром частоты. Оснащен функцией генератора сигналов, позволяющей выполнять дополнительные тесты и измерения с использованием встроенного генератора сигналов. Имеет высокий показатель производительности и функциональности. Можно приобрести с доставкой по России.

Программное обеспечение для измерений ЭМИ Rigol S1210
52 270 Р
52270 RUB
Набор дополнительных принадлежностей RIGOL DSA Utility Kit
89 400 Р
89400 RUB
Мост для измерения КСВН RIGOL VB1032
89 400 Р
89400 RUB
Датчик магнитного поля Rigol NFP-3
69 650 Р
69650 RUB
Повышение стабильности опорного генератора Rigol OCXO-C08
95 770 Р
95770 RUB
Повышение полосы реального времени до 40 МГц Rigol RSA5000-B40
173 805 Р
173805 RUB
Предусилитель Rigol RSA5000-PA
46 260 Р
46260 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Инструкция на анализаторы спектра реального времени Rigol серии RSA5000

RSA5032, RSA5032-TG, RSA5065, RSA5065-TG

Русский 2019 2.77 Мб, PDF Скачать

Техническое описание на анализаторы спектра реального времени Rigol серии RSA5000

RSA5032, RSA5032-TG, RSA5065, RSA5065-TG, RSA5065N, RSA5032N

Английский 11.2021 3.17 Мб, PDF Скачать

Инструкция на анализаторы спектра реального времени Rigol серии RSA5000

RSA5032, RSA5032-TG, RSA5065, RSA5065-TG

Английский 12.2017 4.69 Мб, PDF Скачать

Знакомство с анализаторами спектра реального времени Rigol серии RSA5000

Rigol серии RSA5000. Знакомство с режимом анализатора спектра реального времени

Преимущества анализаторов спектра реального времени

Пользовательский интерфейс анализаторов спектра реального времени Rigol серии RSA5000
