Анализатор спектра реального времени Rigol RSA5065-TG

Rigol
Анализатор спектра реального времени Rigol RSA5065-TG
Под заказ
Госреестр РФ Госреестр РФ
№ 88167-23 до: 06.02.2028 г.
Артикул
№ 02163
Гарантия Гарантия
36 месяцев
Макс. рабочая частота
6.5 ГГц
3.2 ГГц
3.2 ГГц
6.5 ГГц
6.5 ГГц
3.2 ГГц
Следящий генератор
Да

Да

Да
Да
Уровень фазовых шумов (отстройка 10 кГц)
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
106 дБн/Гц
106 дБн/Гц
Уровень фазовых шумов (отстройка 100 кГц)
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
-106 дБн/Гц
106 дБн/Гц
106 дБн/Гц
Мин. отображаемый уровень шума (DANL) (типовое)
-165 дБм
-165 дБм
-165 дБм
-165 дБм
165 дБм
165 дБм
Наилучшее разрешение по частоте RBW (-3 дБ)
1 Гц
1 Гц
1 Гц
1 Гц
1 Гц
1 Гц
Погрешность измерения амплитуды
0.8 дБ
0.8 дБ
0.8 дБ
0.8 дБ
0.8 дБ
0.8 дБ
Макс. измеряемый уровень
+30 дБм
+30 дБм
+30 дБм
+30 дБм
+30 дБм
+30 дБм
Интерфейсы
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI

ПОДРОБНЕЕ >>>

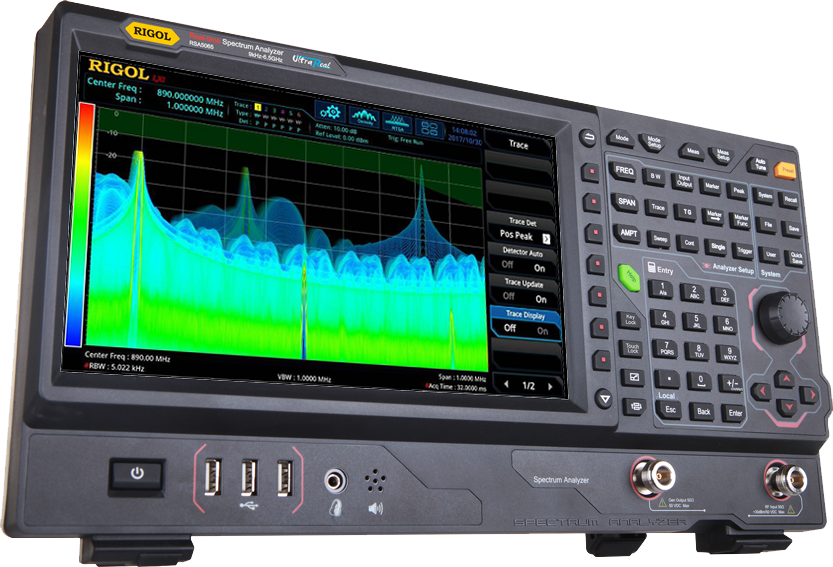

Анализаторы спектра реального времени Rigol серии RSA5000 на основе технологии Ultra-Real, высокоскоростной режим измерения в реальном времени позволяет без слепого времени регистрировать сигналы и анализировать полученные данные. Анализаторы спектра Rigol серии RSA5000 обеспечивают различные режимы отображения, например, спектрограмма, отображение плотности появления сигнала и распределение мощности по времени (PvT). Кроме того, прибор также имеет функцию запуска по частотной маске (FMT). Предусмотрена работа в режиме стандартного анализатора спектра (GPSA) или анализатора спектра реального времени (RTSA).

Особенности технологии Ultra-Real:

Анализ спектра без слепого времени
Непрерывная регистрация данных сигнала в полосе частот реального времени
Непрерывный анализ спектра, отсутствие слепых зон по времени

Запуск по частотной маске (FMT)
Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме

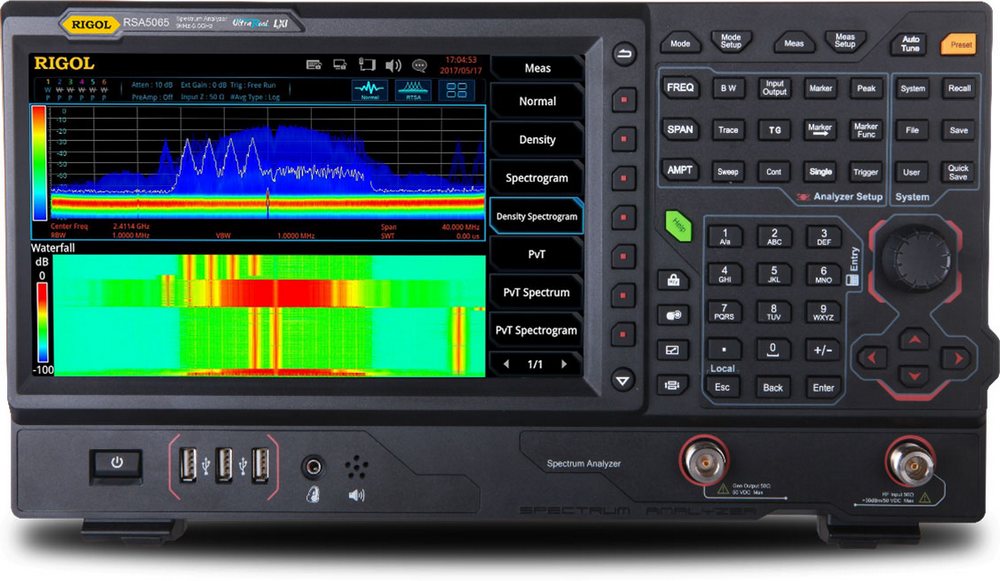

Сложные режимы отображения
Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.


Модель RSA5065-TG отличается от RSA5065 наличием трекинг генератора.

Трекинг-генератор (следящий генератор) в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.

Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.

Анализатор Rigol RSA5065-TG – измерительное оборудование, которое оснащено специальным спектром частот, повышенной чувствительностью и большим количеством опций для анализа сигналов. Имеет встроенный генератор трекинга гармоник и модуляции. Подходит для применения в таких областях, как телекоммуникации, радиоэлектроника, исследования и разработки, тестирование и сертификация сигналов.
