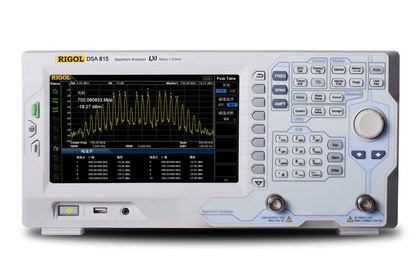

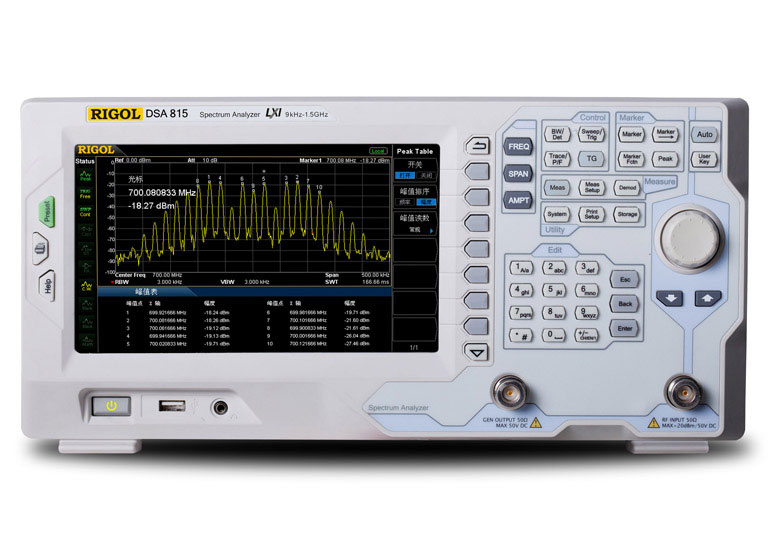

Анализатор спектра Rigol DSA815

Частота

Диапазон частоты

DSA815

от 9 кГц до 1.5 ГГц

Разрешение частоты

1 Гц

Внутренний опорный генератор

Частота опорного генератора

10 МГц

Старение

меньше 2x10^-6/год

Температурный дрейф

от 20 до 30 ºC

меньше 2x10^-6

Показание частоты маркера

Разрешение

(полоса обзора) / [(число точек развертки) -1]

Погрешность

±[(показание частоты) x (погрешность опорного генератора) + 1 % x (полоса обзора) + 10 % x (разрешение частоты) + (разрешение маркера)]

Показание частоты частотомера

Разрешение

1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц,

Погрешность

±[(показание частоты) x (погрешность опорного генератора) + (разрешение частотомера)]

Полоса обзора

Диапазон

DSA815

0 Гц, от 100 Гц до 1.5 ГГц

Погрешность

± (полоса обзора) / [(число точек развертки) -1]

Фазовый шум SSB

Отстройка от несущей

10 кГц

меньше -80 дБн/Гц, типовое

Полоса пропускания

Разрешение по частоте RBW (-3 дБ)

от 10 Гц до 1 МГц, с шагом 1, 3, 10

Разрешение по частоте RBW (-6 дБ)

опция

200 Гц, 9 кГц, 120 кГц

Погрешность RBW

меньше 5 %, номинальное

Отношение полос пропускания фильтра (60 дБ / 3 дБ)

меньше 5, номинальное

Разрешение по видео частоте VBW (-3 дБ)

от 1 Гц до 3 МГц, с шагом 1, 3, 10

Диапазон измерения

Диапазон

от 10 МГц до 1.5 ГГц

от отображаемого среднего уровня шума (DANL) до +20 дБм

от 100 кГц до 10 МГц

от отображаемого среднего уровня шума (DANL) до 0 дБм

Максимально допустимые входные уровни

Макс. постоянное напряжение

50 В

Макс. РЧ мощность несущей

РЧ-ослабление = 30 дБ

+20 дБм (100 мВт)

Макс. порог повреждения

+30 дБм (1 Вт)

Отображаемый средний уровень шумов (DANL)

РЧ-ослабление 0 дБ, RBW=VBW=100 Гц, простой детектор, число усреднений ≥ 50

Импеданс входа 50 Ом, следящий генератор TG выключен.

Отображаемый средний уровень шумов (DANL)

(предусилитель

выключен)

от 100 кГц до 1 МГц

меньше -110 дБм,

типовое -130 дБм (типовое)

от 1 МГц до 1.5 ГГц

меньше -130 дБм+6 x (f/1 МГц) дБ,

типовое -135 дБм (типовое)

Отображаемый средний уровень шумов (DANL)

(предусилитель

включен)

от 100 кГц до 1 МГц

меньше -130 дБм,

типовое -150 дБм (типовое)

от 1 МГц до 1.5 ГГц

меньше -150 дБм+6 x (f/1 МГц) дБ,

типовое -155 дБм (типовое)

Параметры отображения

Логарифмическая шкала

от 1 дБ до 200 дБ

Линейная шкала

от 0 до опорного уровня

Число отображаемых точек развертки

601

Число отображаемых линий развертки

3 + Math Trace

Типы детектора отбора отсчетов для пикселя развертки

максимума (Pos Peak), минимума (Neg Peak), простой (Sample), нормальный (Normal), среднеквадратический (RMS Avg), усредняющий (Voltage Avg) и квази-пиковый (Quasi-Peak)

Функции визуализации развертки

непосредственное отображение (Clear Write), регистрация максимальных значений (Max Hold), регистрация минимальных значений (Min Hold), логарифмическое усреднение по нескольким разверткам (Video Avg), арифметическое усреднение по нескольким разверткам (Power Avg), "замораживание" полученной линии (Freeze) и удаление линии (Blank).

Единицы шкалы

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Неравномерность АЧХ

РЧ-ослабление 10 дБ, относительно 50 МГц, от 20 до 30 ºC

Неравномерность АЧХ

(предусилитель выключен)

от 100 кГц до 1.5 ГГц

меньше 0.7 дБ

Неравномерность АЧХ

(предусилитель включен)

от 1 МГц до 1.5 ГГц

меньше 1.0 дБ

Погрешность переключения входного аттенюатора

Диапазон настройки

0 до 30 дБ, с шагом 1 дБ

Погрешность переключения

fн=50 МГц, относительно 10 дБ,

от 20 до 30 ºC

меньше 0.5 дБ

Абсолютная погрешность амплитуды

Погрешность

fн=50 МГц, детектор максимума, предусилитель выключен, РЧ-ослабление 10 дБ, входной сигнал

-10 дБм, от 20 до 30 ºC

±0.4 дБ

Погрешность переключения RBW

Погрешность

от 10 Гц до 1 МГц, относительно 1 кГц RBW

меньше 0.1 дБ

Опорный уровень

Диапазон

от -100 до +20 дБм,

с шагом 1 дБ

Разрешение

логарифмическая шкала

0.01 дБ

линейная шкала

4 единиц младшего разряда

Погрешность измерения уровня

Погрешность измерения уровня

доверительная вероятность 95 % сигнал/шум>20 дБ,

RBW=VBW=1 кГц,

предусилитель выключен, РЧ-ослабление 10 дБ,

-50 дБм<(опорный уровень)<0,

10 МГц

от 20 до 30 ºC

меньше 1.5 дБ, номинальное

КСВН входа РЧ

РЧ-ослабление 10 дБ

КСВН

от 1 МГц до 1.5 ГГц

меньше 1.5

Интермодуляционные искажения

Пересечение второй гармоники (SHI)

+40 дБм

Интермодуляционные искажения третьего порядка (TOI)

fн >30 МГц

+10 дБм

Нелинейные искажения 1 дБ

Полная входная мощность смесителя

fн >50 МГц,

предусилитель выключен

больше 0 дБм

Избирательность по побочному каналу

Зеркальная частота

меньше -60 дБн

Промежуточная частота

меньше -60 дБн

Паразитный отклик, внутренний

меньше -88 дБм, типовое

Паразитный отклик, прочее

гетеродин,

АЦП,

субгармоника первого гетеродина, гармоника первого гетеродина

меньше -60 дБн

Приведенная ко входу избирательность

уровень смесителя

-30 дБм

меньше -60 дБн, типовое

Развертка

Диапазон длительности развертки

100 Гц ≤ (полоса обзора) ≤ 1.5 ГГц

от 10 мс до 1500 с

полоса обзора =0 Гц

до 20 мкс до 1500 с

Погрешность длительности развертки

100 Гц ≤ (полоса обзора) ≤ 1.5 ГГц

5 %, номинальное

полоса обзора =0 Гц (от 1 мс до 1500 с)

0.5 %, номинальное

Режимы развертки

непрерывная, однократная

Запуск

Режим запуска

свободный, видео, внешний

Уровень сигнала внешнего запуска

5 В, ТТЛ

Следящий генератор

Диапазон частоты

от 9 кГц до 1.5 ГГц

Уровень выходного сигнала

-20 до 0 дБм, с шагом 1 дБ

Неравномерность амплитуды выходного сигнала

от 1 МГц до 1.5 ГГц, относительно 50 МГц

±3 дБ

Вход РЧ

Импеданс

50 Ом

Разъем

тип N, гнездовой

Выход следящего генератора

Импеданс

50 Ом

Разъем

тип N, гнездовой

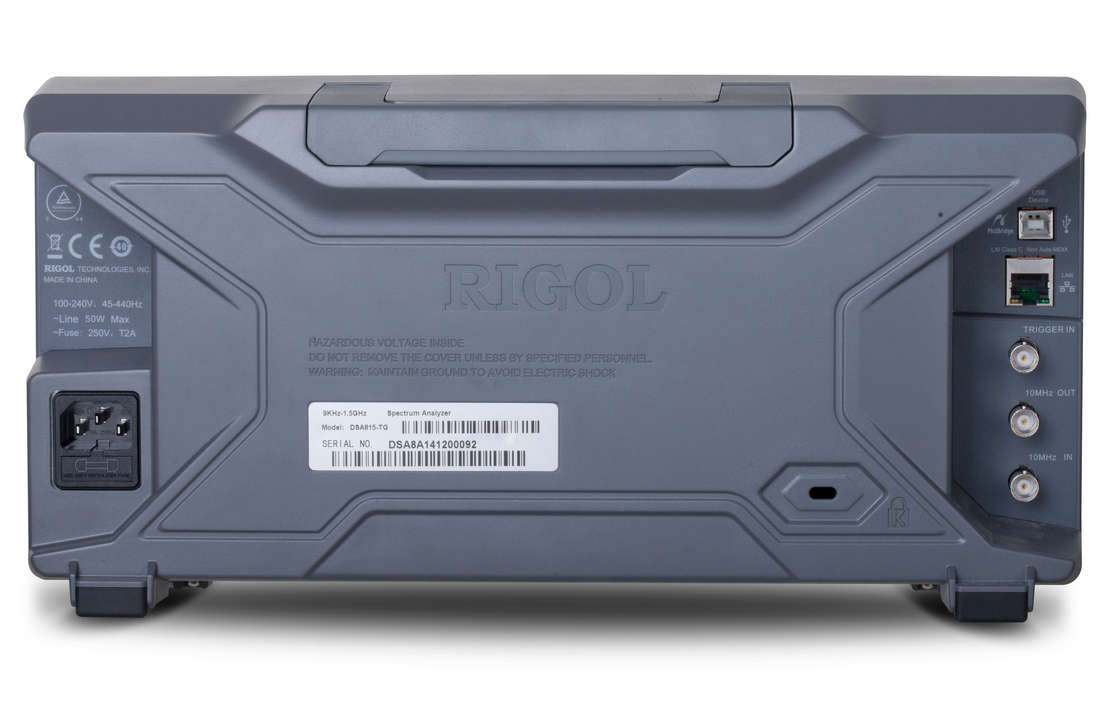

10 МГц REF ВХОД / 10 МГц REF ВЫХОД / Вход внешнего запуска

Разъем

тип BNC, гнездовой

Амплитуда входного опорного сигнала 10 МГц

от 0 дБм до +10 дБм

Амплитуда выходного опорного сигнала 10 МГц

от +3 дБм до +10 дБм

Сигнал внешнего запуска

5 В, ТТЛ

USB

USB-хост

Разъем

тип B

Протокол

версия 2.0

USB-прибор

Разъем

тип A

Протокол

версия 2.0

Дисплей

Тип

жидкокристаллический TFT

Разрешение

800 x 480

Размер

8 дюймов

Цветность

65536

Поддерживаемый принтер

Протокол

PictBridge

Дистанционное управление

USB

USB TMC

LAN

10/100 Base-T, RJ-45, класс LXI-C

IEC/IEEE (GPIB)

с использованием модуля USB-GPIB (опция)

IEEE 488.2

Память большой емкости

Диски

флеш-диск (встроенный),

USB-флеш-накопитель (не поставляется)

Питание

Напряжение сети переменного тока

от 100 до 240 В, номинальное

Частота сети

от 45 Гц до 440 Гц

Потребляемая мощность

типовое: 35 Вт, макс.: 50 Вт (со всеми опциями)

Температура

эксплуатация

от плюс 5 до плюс 40 ºC

хранение

от минус 20 до плюс 70 ºC

Габариты

(Ш x В x Д)

361.6 x 178.8 x 128 мм

(14.2 x 7.0 x 5.0 дюймов)

Масса

со следящим генератором TG

4.25 кг (9.4 фунта)
