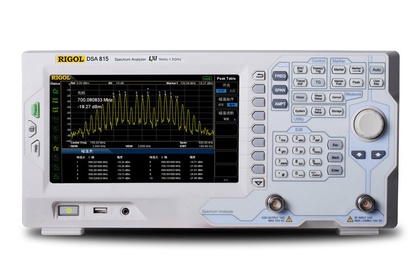

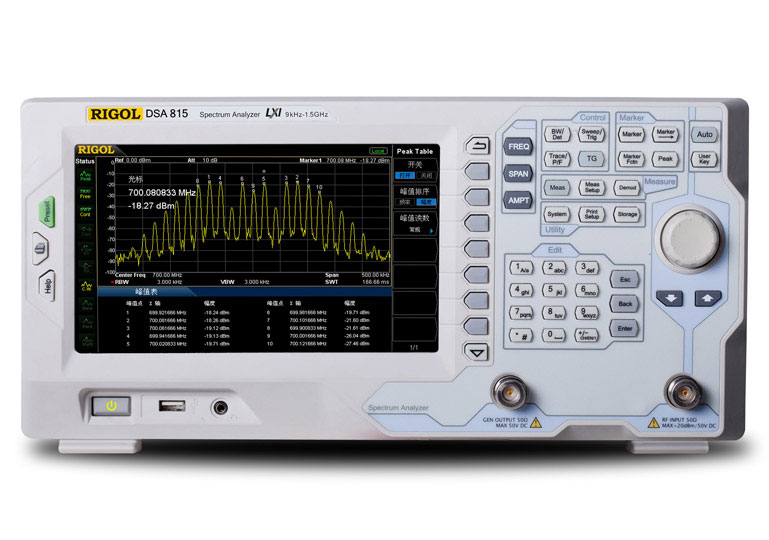

Анализатор спектра Rigol DSA815-TG
На складе: заканчивается
Гарантия
Подробное
46x27.5x31.5 см
16.8 кг
RIGOL DSA815-TG: анализатор спектра 1.5 ГГц с трекинг-генератором
Анализатор спектра - это прибор, который позволяет увидеть невидимое: распределение энергии сигнала по частотам. RIGOL DSA815-TG - это компактный и лёгкий анализатор спектра с полосой от 9 кГц до 1.5 ГГц, который входит в серию DSA800. Его ключевая особенность - встроенный трекинг-генератор на 1.5 ГГц. Это не просто дополнительная опция, а инструмент, который превращает прибор в полноценную измерительную систему для тестирования фильтров, антенн, кабелей и усилителей. Трекинг-генератор работает синхронно с анализатором, что позволяет снимать амплитудно-частотные характеристики (АЧХ) и измерять S-параметры без использования внешнего генератора свип-сигнала. Модель востребована в лабораториях, сервисных центрах и на производстве, где требуется точный анализ РЧ-сигналов и контроль параметров радиочастотных трактов.
Технические характеристики RIGOL DSA815-TG
- Модель - RIGOL DSA815-TG
- Диапазон частот - 9 кГц - 1.5 ГГц
- Трекинг-генератор - встроенный, 100 кГц - 1.5 ГГц
- Выходной уровень трекинг-генератора - от -20 дБм до 0 дБм
- Минимальная полоса разрешения (RBW) - 10 Гц
- Полоса видео (VBW) - 1 Гц - 3 МГц
- Отображаемый средний уровень шума (DANL) - -135 дБм (типовое, с предусилителем)
- Фазовый шум - -80 дБн/Гц при отстройке 10 кГц
- Общая погрешность амплитуды - <1.5 дБ
- Максимальный входной уровень - +20 дБм
- Дисплей - 8" ЖК (800x480 пикселей)
- Интерфейсы - LAN, USB host, USB device, GPIB (опция)
- Габариты - 362 x 179 x 128 мм
- Вес - 4.25 кг
Ключевые возможности DSA815-TG
Трекинг-генератор для измерения АЧХ и S-параметров
Встроенный трекинг-генератор - это главное отличие модели DSA815-TG от базовой версии DSA815. Генератор работает в диапазоне от 100 кГц до 1.5 ГГц и синхронизирован с анализатором по частоте. Это позволяет подавать сигнал на вход тестируемого устройства и одновременно снимать его с выхода, получая график амплитудно-частотной характеристики. С его помощью можно измерить полосу пропускания фильтра, коэффициент усиления усилителя, потери в кабеле, параметры антенны (КСВ) и другие характеристики РЧ-трактов. Без трекинг-генератора для таких измерений потребовался бы отдельный генератор свип-сигнала и синхронизация с анализатором.
Высокая чувствительность и низкий уровень шума
DSA815-TG обеспечивает отображаемый средний уровень шума (DANL) на уровне -135 дБм (типовое значение) с включённым предусилителем. Это означает, что прибор способен обнаруживать очень слабые сигналы, которые могут быть не видны на анализаторах с меньшей чувствительностью. Встроенный предусилитель входит в стандартную комплектацию, что выгодно отличает модель от некоторых конкурентов, где предусилитель является опцией. Фазовый шум составляет -80 дБн/Гц при отстройке 10 кГц, что важно при анализе спектра сигналов с близко расположенными компонентами.
Разрешение 10 Гц для разделения близких сигналов
Минимальная полоса разрешения (RBW) составляет 10 Гц. Это позволяет разделять сигналы, отличающиеся по частоте всего на несколько десятков герц. Такое разрешение критически важно при анализе плотных спектров, где нужно различить отдельные составляющие, например, в системах связи или при измерении побочных излучений. Полоса видео (VBW) регулируется от 1 Гц до 3 МГц, что даёт гибкость при настройке фильтрации для разных типов измерений.
Функции автоматической настройки и удобство работы
Анализатор оснащён функциями Auto Tune, Auto Range, Auto Scale и Auto Couple. Эти функции позволяют прибору автоматически подстраивать параметры отображения под измеряемый сигнал, избавляя оператора от ручной настройки. 8-дюймовый ЖК-дисплей с разрешением 800x480 пикселей обеспечивает чёткое отображение спектра и удобное управление. Интерфейсы LAN, USB host и USB device позволяют подключать прибор к компьютеру для удалённого управления и сбора данных.
Расширенные измерительные возможности
Помимо базового анализа спектра, DSA815-TG поддерживает расширенные измерения мощности, гармоник, шумов и искажений. Опционально доступен набор для EMI-предпроверки, включающий EMI-фильтр и квазипиковый детектор. Это позволяет использовать прибор для предварительной оценки электромагнитной совместимости. Также доступны опции для измерения КСВ (VSWR) и расширенного измерительного комплекта.
Где применяется RIGOL DSA815-TG
Анализатор спектра востребован в сферах, где требуется анализ и контроль радиочастотных сигналов:
- Разработка и тестирование РЧ-устройств - анализ спектра, измерение гармоник, интермодуляционных искажений.
- Обслуживание антенно-фидерных трактов - измерение КСВ, потерь в кабелях, полосы пропускания антенн.
- Настройка фильтров и усилителей - снятие АЧХ с помощью трекинг-генератора.
- Сервисные центры и ремонт электроники - поиск источников помех и неисправностей в РЧ-цепях.
- Образование и научные исследования - демонстрация принципов спектрального анализа и измерений.
- Производственный контроль - входной и выходной контроль РЧ-компонентов.
Преимущества RIGOL DSA815-TG
- Встроенный трекинг-генератор 1.5 ГГц. Позволяет измерять АЧХ и S-параметры без внешнего генератора.
- Высокая чувствительность. DANL -135 дБм с предусилителем, входящим в стандартную комплектацию.
- Разрешение 10 Гц. Разделение близко расположенных сигналов.
- Фазовый шум -80 дБн/Гц. Точный анализ спектра сигналов.
- 8-дюймовый дисплей. Чёткое отображение спектра и удобное управление.
- Функции Auto Tune и Auto Range. Автоматическая настройка параметров отображения.
- Компактность и малый вес. 4.25 кг и размеры 362 x 179 x 128 мм - прибор удобно переносить.
- Широкий набор интерфейсов. LAN, USB host, USB device, GPIB (опция).
- Опции для EMI-предпроверки и измерения КСВ. Расширение функциональности под конкретные задачи.
RIGOL DSA815-TG в сравнении с другими анализаторами спектра серии DSA800
Серия DSA800 включает несколько моделей, различающихся по верхней частоте, уровню шума и фазовому шуму. Ниже - ключевые отличия DSA815-TG от других моделей серии:
- DSA815 - базовая модель без трекинг-генератора. Диапазон 9 кГц - 1.5 ГГц, DANL -135 дБм, фазовый шум -80 дБн/Гц. Подходит для задач, где не требуется снятие АЧХ. DSA815-TG выигрывает за счёт встроенного трекинг-генератора.
- DSA832 - модель с расширенным диапазоном до 3.2 ГГц. DANL -161 дБм, фазовый шум -98 дБн/Гц. Более высокая чувствительность и лучшее разрешение по фазовому шуму. Однако DSA815-TG остаётся более доступным решением для задач в диапазоне до 1.5 ГГц.
- DSA832E - версия DSA832 с трекинг-генератором. Диапазон до 3.2 ГГц, DANL -161 дБм, фазовый шум -90 дБн/Гц. Более производительная модель для широкого диапазона частот.
- DSA875 - флагманская модель серии с диапазоном до 7.5 ГГц. DANL -161 дБм, фазовый шум -98 дБн/Гц. Для самых требовательных задач в СВЧ-диапазоне.
DSA815-TG занимает нишу оптимального решения для задач в диапазоне до 1.5 ГГц, где требуется измерение АЧХ и S-параметров. Для работы с более высокими частотами стоит рассмотреть DSA832E или DSA875. Для простого анализа спектра без трекинг-генератора достаточно базовой модели DSA815.
Часто задаваемые вопросы
Для чего нужен трекинг-генератор в анализаторе спектра?
Трекинг-генератор работает синхронно с анализатором и подаёт сигнал на вход тестируемого устройства. Анализатор снимает сигнал с выхода, что позволяет измерить амплитудно-частотную характеристику (АЧХ) фильтров, усилителей, антенн и кабелей. Без трекинг-генератора для таких измерений потребовался бы отдельный генератор свип-сигнала.
Что означает DANL -135 дБм?
DANL (Displayed Average Noise Level) - это отображаемый средний уровень шума анализатора. Значение -135 дБм означает, что прибор способен обнаруживать сигналы с уровнем мощности до -135 дБм. Это достаточно для анализа слабых сигналов и измерения побочных излучений.
Чем DSA815-TG отличается от DSA815?
Основное отличие - наличие встроенного трекинг-генератора у модели DSA815-TG. Это позволяет измерять АЧХ и S-параметры без внешнего генератора. Базовая модель DSA815 выполняет только спектральный анализ.
Можно ли использовать DSA815-TG для EMI-предпроверки?
Да, с опциональным набором EMI-DSA800, включающим EMI-фильтр и квазипиковый детектор, прибор может выполнять предварительную оценку электромагнитной совместимости. Это позволяет выявлять источники помех на ранних этапах разработки.
Что входит в комплект поставки RIGOL DSA815-TG?
В стандартный комплект входят: анализатор спектра RIGOL DSA815-TG, кабель питания, руководство пользователя. Точный состав уточняйте перед покупкой.
Как купить RIGOL DSA815-TG
Чтобы приобрести анализатор спектра RIGOL DSA815-TG с трекинг-генератором, уточнить актуальную цену, наличие на складе или получить консультацию по применению, свяжитесь с нашими менеджерами. Мы предлагаем оригинальное оборудование с доставкой по всей России. Для юридических лиц доступна оплата по безналичному расчёту.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DSA815-TG
Частотные характеристики
|
Частота |
||
|
Диапазон частоты |
DSA815-TG |
от 9 кГц до 1.5 ГГц |
|
Разрешение частоты |
|
1 Гц |
|
Внутренний опорный генератор |
||
|
Частота опорного генератора |
|
10 МГц |
|
Старение |
|
меньше 2x10-6/год |
|
Температурный дрейф |
от 20 до 30 ºC |
меньше 2x10-6 |
|
Показание частоты маркера |
||
|
Разрешение |
|
(полоса обзора) / [(число точек развертки) -1] |
|
Погрешность |
|
±[(показание частоты) x (погрешность опорного генератора) + 1 % x (полоса обзора) + 10 % x (разрешение частоты) + (разрешение маркера)] |
|
Показание частоты частотомера |
||
|
Разрешение |
|
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, |
|
Погрешность |
|
±[(показание частоты) x (погрешность опорного генератора) + (разрешение частотомера)] |
Примечание: погрешность опорного генератора = [(старение x (время от калибровки) + (температурный дрейф)].
Примечание: *если не указано иначе, приведенные характеристики предполагают, что следящий генератор TG выключен.
|
Полоса обзора |
||
|
Диапазон |
DSA815 |
0 Гц, от 100 Гц до 1.5 ГГц |
|
Погрешность |
|
± (полоса обзора) / [(число точек развертки) -1] |
|
Фазовый шум SSB |
||
|
Отстройка от несущей |
10 кГц |
меньше -80 дБн/Гц, типовое |
|
Полоса пропускания |
||
|
Разрешение по частоте RBW (-3 дБ) |
|
от 10 Гц до 1 МГц, с шагом 1, 3, 10 |
|
Разрешение по частоте RBW (-6 дБ) |
опция |
200 Гц, 9 кГц, 120 кГц |
|
Погрешность RBW |
|
меньше 5 %, номинальное |
|
Отношение полос пропускания фильтра (60 дБ / 3 дБ) |
|
меньше 5, номинальное |
|
Разрешение по видео частоте VBW (-3 дБ) |
|
от 1 Гц до 3 МГц, с шагом 1, 3, 10 |
Амплитудные характеристики
|
Диапазон измерения |
||
|
Диапазон |
от 10 МГц до 1.5 ГГц |
от отображаемого среднего уровня шума (DANL) до +20 дБм |
|
от 100 кГц до 10 МГц |
от отображаемого среднего уровня шума (DANL) до 0 дБм |
|
|
Максимально допустимые входные уровни |
||
|
Макс. постоянное напряжение |
|
50 В |
|
Макс. РЧ мощность несущей |
РЧ-ослабление = 30 дБ |
+20 дБм (100 мВт) |
|
Макс. порог повреждения |
|
+30 дБм (1 Вт) |
Примечание: при уровне входного сигнала больше +20 дБм будет включена защита.
|
Отображаемый средний уровень шумов (DANL) |
||
|
РЧ-ослабление 0 дБ, RBW=VBW=100 Гц, простой детектор, число усреднений ≥ 50 Импеданс входа 50 Ом, следящий генератор TG выключен. |
||
|
Отображаемый средний уровень шумов (DANL) (предусилитель выключен) |
от 100 кГц до 1 МГц |
меньше -110 дБм, типовое -130 дБм |
|
от 1 МГц до 1.5 ГГц |
меньше -130 дБм+6 x (f/1 МГц) дБ, типовое -135 дБм |
|
|
Отображаемый средний уровень шумов (DANL) (предусилитель включен) |
от 100 кГц до 1 МГц |
меньше -130 дБм, типовое -150 дБм |
|
от 1 МГц до 1.5 ГГц |
меньше -150 дБм+6 x (f/1 МГц) дБ, типовое -155 дБм |
|
|
Параметры отображения |
||
|
Логарифмическая шкала |
|
от 1 дБ до 200 дБ |
|
Линейная шкала |
|
от 0 до опорного уровня |
|
Число отображаемых точек развертки |
|
601 |
|
Число отображаемых линий развертки |
|
3 + Math Trace |
|
Типы детектора отбора отсчетов для пикселя развертки |
|
максимума (Pos Peak), минимума (Neg Peak), простой (Sample), нормальный (Normal), среднеквадратический (RMS Avg), усредняющий (Voltage Avg) и квази-пиковый (Quasi-Peak) |
|
Функции визуализации развертки |
|
непосредственное отображение (Clear Write), регистрация максимальных значений (Max Hold), регистрация минимальных значений (Min Hold), логарифмическое усреднение по нескольким разверткам (Video Avg), арифметическое усреднение по нескольким разверткам (Power Avg), "замораживание" полученной линии (Freeze) и удаление линии (Blank). |
|
Единицы шкалы |
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
|
Неравномерность АЧХ |
||
|
РЧ-ослабление 10 дБ, относительно 50 МГц, от 20 до 30 ºC |
||
|
Неравномерность АЧХ (предусилитель выключен) |
от 100 кГц до 1.5 ГГц |
меньше 0.7 дБ |
|
Неравномерность АЧХ (предусилитель включен) |
от 1 МГц до 1.5 ГГц |
меньше 1.0 дБ |
|
Погрешность переключения входного аттенюатора |
||
|
Диапазон настройки |
|
0 до 30 дБ, с шагом 1 дБ |
|
Погрешность переключения |
fн=50 МГц, относительно 10 дБ, от 20 до 30 ºC |
меньше 0.5 дБ |
|
Абсолютная погрешность амплитуды |
||
|
Погрешность |
fн=50 МГц, детектор максимума, предусилитель выключен, РЧ-ослабление 10 дБ, входной сигнал -10 дБм, от 20 до 30 ºC |
±0.4 дБ |
|
Погрешность переключения RBW |
||
|
Погрешность |
от 10 Гц до 1 МГц, относительно 1 кГц RBW |
меньше 0.1 дБ |
|
Опорный уровень |
||
|
Диапазон |
|
от -100 до +20 дБм, с шагом 1 дБ |
|
Разрешение |
логарифмическая шкала |
0.01 дБ |
|
линейная шкала |
4 единиц младшего разряда |
|
|
Погрешность измерения уровня |
||
|
Погрешность измерения уровня |
доверительная вероятность 95 % сигнал/шум>20 дБ, RBW=VBW=1 кГц, предусилитель выключен, РЧ-ослабление 10 дБ, -50 дБм<(опорный уровень)<0, 10 МГц от 20 до 30 ºC |
меньше 1.5 дБ, номинальное |
|
КСВН входа РЧ |
||
|
РЧ-ослабление 10 дБ |
||
|
КСВН |
от 1 МГц до 1.5 ГГц |
меньше 1.5 |
|
Интермодуляционные искажения |
||
|
Пересечение второй гармоники (SHI) |
|
+40 дБм |
|
Интермодуляционные искажения третьего порядка (TOI) |
fн >30 МГц |
+10 дБм |
|
Нелинейные искажения 1 дБ |
||
|
Полная входная мощность смесителя |
fн >50 МГц, предусилитель выключен |
больше 0 дБм |
Примечание: уровень мощности смесителя (дБм) = мощность входного сигнала (дБм) – ослабление входного сигнала (дБ).
|
Избирательность по побочному каналу |
||
|
Зеркальная частота |
|
меньше -60 дБн |
|
Промежуточная частота |
|
меньше -60 дБн |
|
Паразитный отклик, внутренний |
|
меньше -88 дБм, типовое |
|
Паразитный отклик, прочее |
гетеродин, АЦП, субгармоника первого гетеродина, гармоника первого гетеродина |
меньше -60 дБн |
|
Приведенная ко входу избирательность |
уровень смесителя -30 дБм |
меньше -60 дБн, типовое |
Развертка
|
Развертка |
||
|
Диапазон длительности развертки |
100 Гц ≤ (полоса обзора) ≤ 1.5 ГГц |
от 10 мс до 1500 с |
|
полоса обзора =0 Гц |
до 20 мкс до 1500 с |
|
|
Погрешность длительности развертки |
100 Гц ≤ (полоса обзора) ≤ 1.5 ГГц |
5 %, номинальное |
|
полоса обзора =0 Гц (от 1 мс до 1500 с) |
0.5 %, номинальное |
|
|
Режимы развертки |
|
непрерывная, однократная |
Запуск
|
Запуск |
||
|
Режим запуска |
|
свободный, видео, внешний |
|
Уровень сигнала внешнего запуска |
|
5 В, ТТЛ |
Следящий генератор (опция для DSA815)
|
Следящий генератор |
||
|
Диапазон частоты |
|
от 9 кГц до 1.5 ГГц |
|
Уровень выходного сигнала |
|
-20 до 0 дБм, с шагом 1 дБ |
|
Неравномерность амплитуды выходного сигнала |
от 1 МГц до 1.5 ГГц, относительно 50 МГц |
±3 дБ |

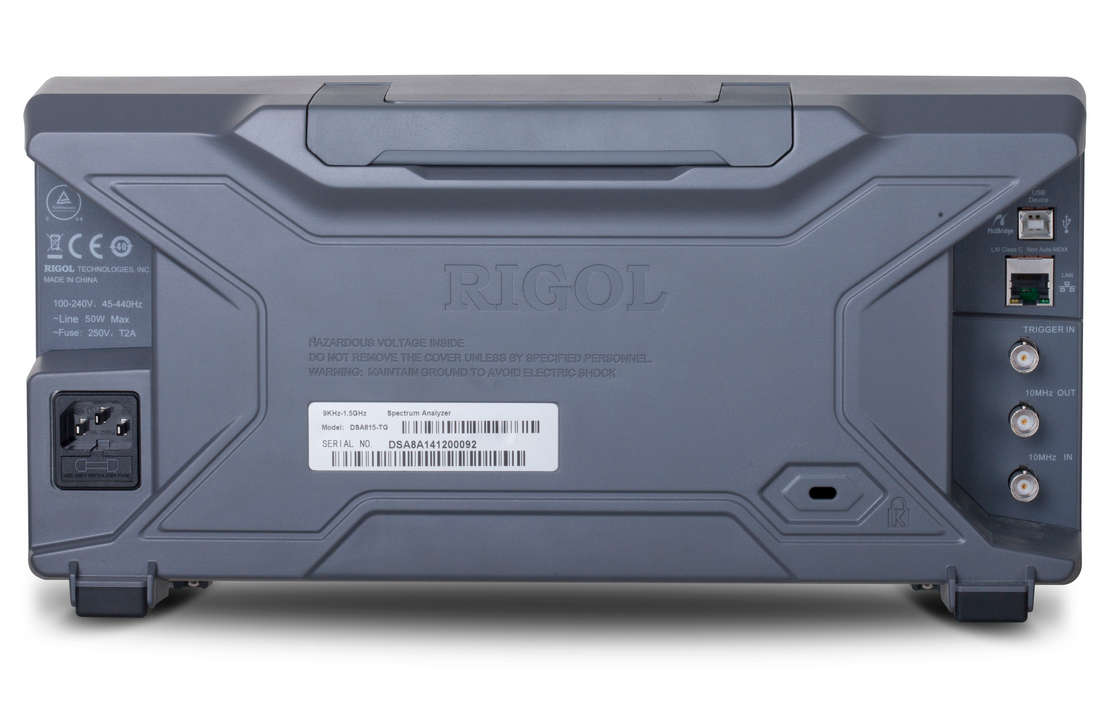

Входы/выходы
|
Вход РЧ |
||
|
Импеданс |
|
50 Ом |
|
Разъем |
|
тип N, гнездовой |
|
Выход следящего генератора |
||
|
Импеданс |
|
50 Ом |
|
Разъем |
|
тип N, гнездовой |
|
10 МГц REF ВХОД / 10 МГц REF ВЫХОД / Вход внешнего запуска |
||
|
Разъем |
|
тип BNC, гнездовой |
|
Амплитуда входного опорного сигнала 10 МГц |
|
от 0 дБм до +10 дБм |
|
Амплитуда выходного опорного сигнала 10 МГц |
|
от +3 дБм до +10 дБм |
|
Сигнал внешнего запуска |
|
5 В, ТТЛ |
|
USB |
||
|
|
USB-хост |
|
|
Разъем |
|
тип B |
|
Протокол |
|
версия 2.0 |
|
|
USB-прибор |
|
|
Разъем |
|
тип A |
|
Протокол |
|
версия 2.0 |
Общетехнические характеристики
|
Дисплей |
||
|
Тип |
|
жидкокристаллический TFT |
|
Разрешение |
|
800 x 480 |
|
Размер |
|
8 дюймов |
|
Цветность |
|
65536 |
|
Поддерживаемый принтер |
||
|
Протокол |
|
PictBridge |
|
Дистанционное управление |
||
|
USB |
|
USB TMC |
|
LAN |
|
10/100 Base-T, RJ-45, класс LXI-C |
|
IEC/IEEE (GPIB) |
с использованием модуля USB-GPIB (опция) |
IEEE 488.2 |
|
Память большой емкости |
||
|
Диски |
|
флеш-диск (встроенный), USB-флеш-накопитель (не поставляется) |
|
Питание |
||
|
Напряжение сети переменного тока |
|
от 100 до 240 В, номинальное |
|
Частота сети |
|
от 45 Гц до 440 Гц |
|
Потребляемая мощность |
|
типовое: 35 Вт, макс.: 50 Вт (со всеми опциями) |
|
Температура |
||
|
эксплуатация |
|
от плюс 5 до плюс 40 ºC |
|
хранение |
|
от минус 20 до плюс 70 ºC |
|
Габариты |
||
|
|
(Ш x В x Д) |
361.6 x 178.8 x 128 мм (14.2 x 7.0 x 5.0 дюймов) |
|
Масса |
||
|
|
со следящим генератором TG |
4.25 кг (9.4 фунта) |
| Язык | Версия | Размер и тип | |||
|
Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары |
Русский | 2023-2024 | 34.72 Мб, PDF | Скачать | |
|
Инструкция на анализаторы спектра Rigol серии DSA800 (E) DSA815, DSA832, DSA875, DSA832E, DSA815-TG, DSA832-TG, DSA875-TG, DSA832E-TG |
Русский | 2019 | 4.15 Мб, PDF | Скачать | |
|
Техническое описание на анализаторы спектра Rigol серии DSA800 (E) DSA815, DSA815-TG, DSA832, DSA832-TG, DSA875, DSA875-TG, DSA832E, DSA832E-TG |
Английский | 2017 | 6.05 Мб, PDF | Скачать | |
|
Инструкция на анализаторы спектра Rigol серии DSA800 (E) DSA815, DSA832, DSA875, DSA832E, DSA815-TG, DSA832-TG, DSA875-TG, DSA832E-TG |
Английский | апрель 2017 | 4.80 Мб, PDF | Скачать | |
|
Описание на опции и аксессуары для анализаторов спектра Rigol серии DSA800 DSA815, DSA815-TG, DSA832, DSA832-TG, DSA875, DSA875-TG, DSA832E, DSA832E-TG |
Английский | 2015 | 1.18 Мб, PDF | Скачать | |
| Английский | - | 282.11 Кб, PDF | Скачать | ||
| Английский | - | 596.75 Кб, PDF | Скачать | ||
|
Пример исследования ВЧ полосового фильтра с помощью анализатора спектра Rigol серии DSA800 |
Английский | - | 287.22 Кб, PDF | Скачать | |
|
Пример исследования ВЧ усилителя с помощью анализаторов спектра Rigol серии DSA800 |
Английский | - | 268.77 Кб, PDF | Скачать | |
Обзор анализаторов спектра Rigol серии DSA800
