RIGOL PLA2216: логический пробник на 16 каналов для осциллографов Rigol серии MSO5000 и DHO900

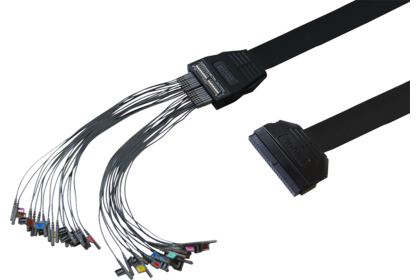

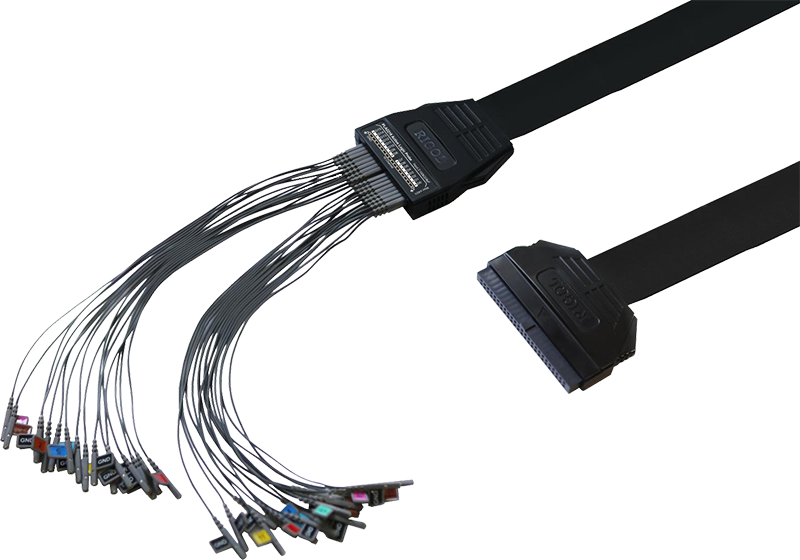

Логический пробник PLA2216 - это активный пробник, который превращает цифровой осциллограф RIGOL в полноценный смешанный осциллограф (MSO). Устройство подключается к разъёму для логического анализатора на передней панели прибора и позволяет одновременно наблюдать до 16 цифровых сигналов вместе с аналоговыми каналами. Пробник востребован при отладке микроконтроллеров, анализе цифровых шин, проверке работы FPGA и других задач, где требуется синхронный просмотр аналоговой формы сигнала и логических уровней.

Технические характеристики RIGOL PLA2216

• Модель - RIGOL PLA2216
• Тип - активный логический пробник
• Количество входных каналов - 16 (D0-D15)
• Разделение на группы - 2 группы по 8 каналов (D0-D7 и D8-D15)
• Диапазон пороговых уровней - ±15 В
• Точность установки порога - ±(100 мВ + 3% от установленного порога)
• Максимальное входное напряжение - ±40 В (пиковое)
• Максимальный входной динамический диапазон - ±10 В + установленный порог
• Минимальный размах входного сигнала - 500 мВ пик-пик
• Минимальная обнаруживаемая длительность импульса - 5 нс
• Входной импеданс - около 101 кОм
• Входная ёмкость - около 8 пФ
• Длина кабеля - около 90 см
• Длина сигнальных выводов - около 25 см
• Рабочие условия - 0…+50 °C, влажность 0-80%
• Условия хранения - -20…+60 °C, влажность 0-90%

Совместимость

Осциллографы Rigol серии MSO5000 (MSO5072, MSO5074, MSO5102, MSO5104, MSO5204, MSO5354) и DHO900 (DHO914S, DHO924S, DHO924, DHO914).

Что умеет логический пробник PLA2216

16 цифровых каналов с независимыми пороговыми уровнями

Пробник обеспечивает 16 каналов для подключения цифровых сигналов. Каналы разделены на две группы по 8 штук: D0-D7 и D8-D15. Это позволяет независимо настраивать пороговые уровни для каждой группы, что удобно при работе с интерфейсами, использующими разные логические уровни (например, 1.8 В и 3.3 В). Диапазон установки порога составляет ±15 В с точностью ±(100 мВ + 3%).

Высокая производительность и чувствительность

PLA2216 - это активный пробник, который обеспечивает высокое быстродействие. Минимальная обнаруживаемая длительность импульса составляет всего 5 нс, что позволяет фиксировать даже очень короткие события в цифровых цепях. Входной импеданс около 101 кОм и низкая входная ёмкость (около 8 пФ) минимизируют влияние пробника на измеряемую схему, что критически важно при отладке высокоскоростных интерфейсов.

Гибкое подключение и удобство использования

В комплект поставки входят 20 сигнальных выводов и 20 зажимов-«крокодилов». Это даёт гибкость при подключении к различным точкам схемы: можно использовать как отдельные выводы для каждого канала, так и подключать зажимы к выводам компонентов или контактным площадкам. Длина кабеля 90 см и длина сигнальных выводов 25 см обеспечивают достаточную свободу при работе с платой.

Интеграция с осциллографом

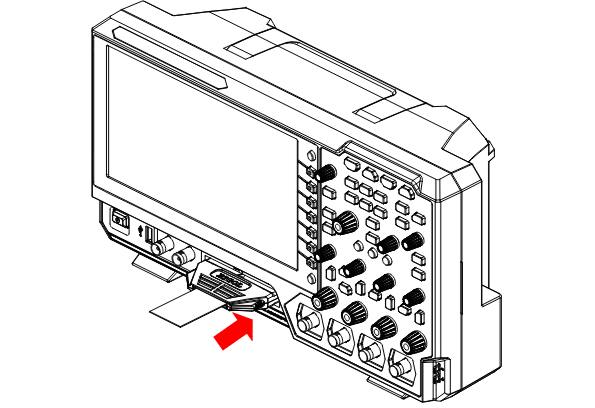

Пробник подключается к специальному разъёму на передней панели осциллографа. Настройка параметров выполняется через меню LA (Logic Analyzer) на приборе. Пользователь может независимо регулировать пороговые уровни для групп D0-D7 и D8-D15, изменять размер отображения сигналов на экране, задавать метки каналов. Для точных измерений предусмотрена функция калибровки нуля пробника, которую рекомендуется выполнять при первом подключении или при изменении температуры более чем на 5 °C.

Решение для отладки цифровых систем

Основное назначение PLA2216 - синхронный анализ аналоговых и цифровых сигналов. Это необходимо при отладке микроконтроллеров, когда нужно видеть не только логические уровни на выводах, но и форму аналогового сигнала. При анализе цифровых шин (SPI, I2C, UART, CAN) пробник позволяет одновременно наблюдать несколько линий данных, тактирования и управления, что ускоряет поиск ошибок и проверку временных соотношений.

Где применяется PLA2216

Логический пробник востребован в сферах, где требуется отладка цифровых и смешанных сигналов:

• Разработка и отладка микроконтроллеров - синхронный просмотр аналоговых и цифровых сигналов.
• Анализ цифровых шин - SPI, I2C, UART, CAN и других последовательных интерфейсов.
• Отладка FPGA и ПЛИС - одновременное наблюдение множества цифровых линий.
• Проверка цифровых устройств - контроль логических уровней и временных соотношений.
• Образовательные лаборатории - демонстрация работы цифровых схем и интерфейсов.
• Сервисные центры - диагностика неисправностей цифровых устройств.

Преимущества RIGOL PLA2216

1. 16 цифровых каналов. Достаточно для анализа большинства цифровых шин и параллельных интерфейсов.
2. Независимые пороговые уровни для двух групп каналов. Гибкость при работе с разными логическими уровнями.
3. Минимальная длительность импульса 5 нс. Фиксация коротких событий в высокоскоростных цепях.
4. Высокий входной импеданс и низкая ёмкость. Минимальное влияние на измеряемую схему.
5. Широкий диапазон входного напряжения. До ±40 В пикового - безопасность при случайных выбросах.
6. Полный комплект для подключения. 20 сигнальных выводов и 20 зажимов в комплекте.
7. Простая интеграция с осциллографом. Подключение к передней панели, настройка через меню LA.
