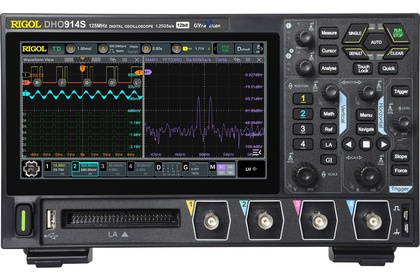

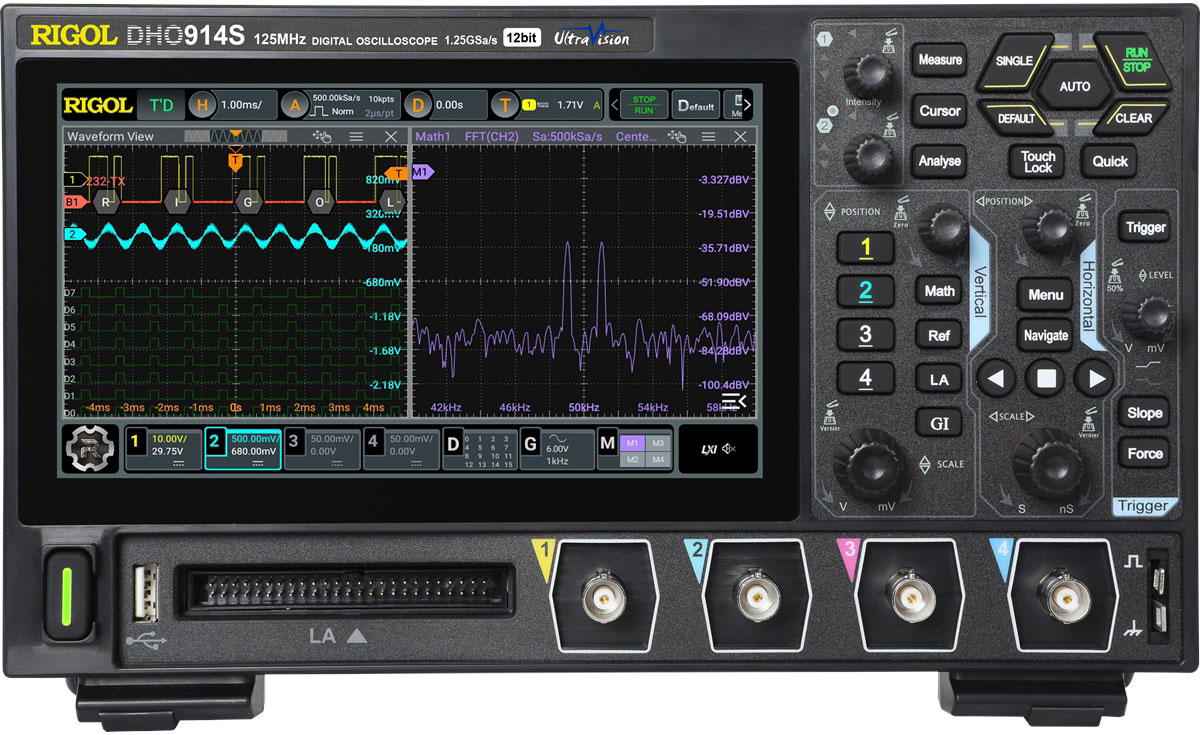

Осциллограф цифровой Rigol DHO914S

Rigol
Осциллограф цифровой Rigol DHO914S
На складе: отсутствует
Артикул
№ 03281
Гарантия Гарантия
36 месяцев
Максимальная частота
125 МГц
125 МГц
250 МГц
250 МГц
Скорость регистрации
30000 осц/сек
30000 осц/сек
30000 осц/сек
30000 осц/сек
Кол-во каналов
4
4
4
4
Частота дискретизации
1.25 ГГц
1.25 ГГц
1.25 ГГц
1.25 ГГц
Чувствительность
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел - 500 с/дел
2 нс/дел - 500 с/дел
2 нс/дел - 500 с/дел
2 нс/дел - 500 с/дел
Макс. глубина памяти
50М
50М
50М
50М
Дисплей
17.8 см
17.8 см
17.8 см
17.8 см
Интерфейсы
AUX, HDMI, USB-host, USB-device, LAN
AUX, HDMI, USB-host, USB-device, LAN
AUX, HDMI, USB-host, USB-device, LAN
AUX, HDMI, USB-host, USB-device, LAN
Декодирование протоколов
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
Серия
DHO900 (Rigol)
DHO900 (Rigol)
DHO900 (Rigol)
DHO900 (Rigol)
Доп. характеристики
Сенсорный дисплей, Генератор, Логический анализатор (опция), АЦП осциллографа 12 бит
Логический анализатор (опция), АЦП осциллографа 12 бит, Сенсорный дисплей
Сенсорный дисплей, Генератор, Логический анализатор (опция), АЦП осциллографа 12 бит
Логический анализатор (опция), АЦП осциллографа 12 бит, Сенсорный дисплей
Доп. информация
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire), построение диаграмм Боде
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire), построение диаграмм Боде
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)

  • Сверхнизкий уровень собственных шумов;
  • Высокое 12-битное аппаратное разрешение;
  • 4 аналоговых канала;
  • 16 цифровых каналов (логический пробник 16-ти канальный Rigol PLA2216 - опция);
  • Встроенный генератор сигналов произвольной формы;
  • Построение диаграмм Боде;
  • Аналоговая полоса пропускания до 125 МГц;
  • Частота дискретизации в реальном времени до 1.25 Гвыб/с;
  • Максимальная глубина памяти 50М;
  • Диапазон чувствительности по вертикали 200 мкВ/дел~10 В/дел;
  • В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с;
  • Запись и воспроизведение до 500 000 осциллограмм;
  • Автоматическое измерение до 41 параметра сигнала с одновременным отображением до 10 параметров;
  • Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
  • 7-дюймовый сенсорный дисплей высокой четкости с разрешением 1024 х 600 точек;
  • Поддержка 256-уровневой функции цифрового свечения в градациях серого в реальном времени;
  • Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала;
  • Новый эргономичный дизайн, удобное управление;
  • Обновленные органы управления Flex для более удобного интерактивного взаимодействия;

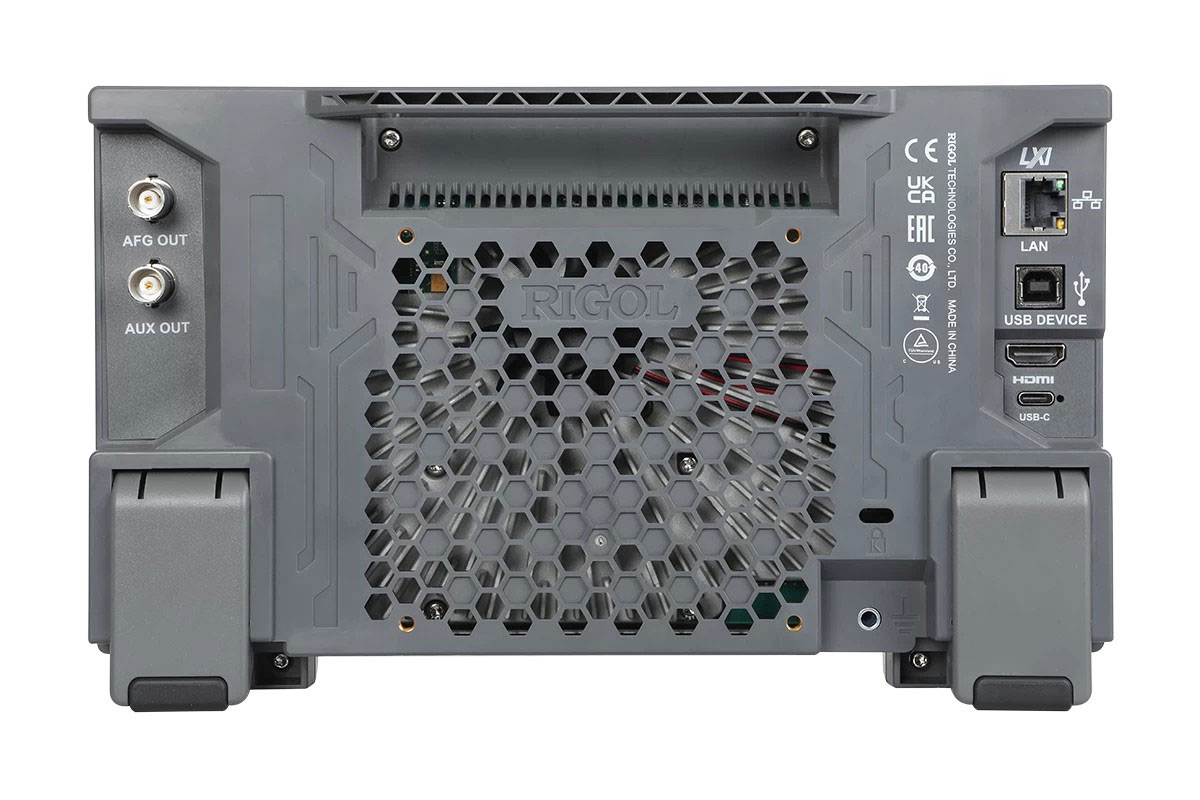

  • Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI;
  • Web control – дистанционное управление;
  • Внутренняя энергонезависимая память 8 ГБ;
  • Поддержка онлайн обновления;
  • Низкое энергопотребление;
  • Разъем питания USB Type-C позволяет запитать прибор от внешнего power bank.


Высокое разрешение 12 бит.
12-битное вертикальное разрешение с 4096 уровнями квантования, что в 16 раз превышает уровень 8-битного, подходит для тестирования небольших сигналов.

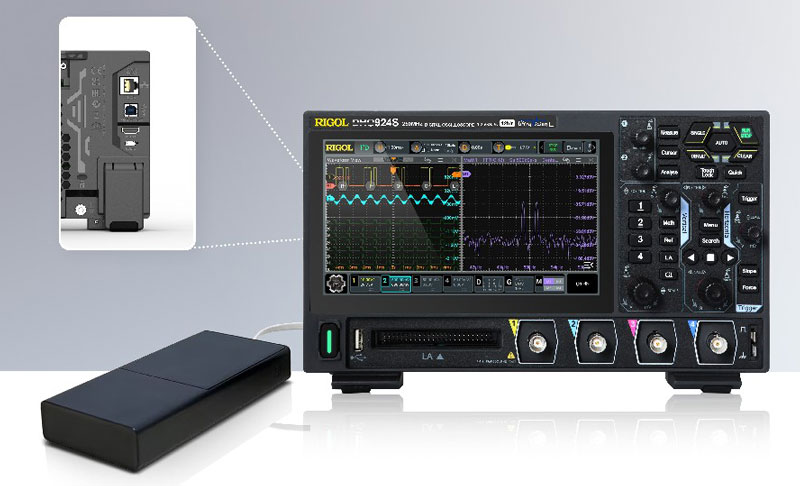

Поддержка питания type-C
Серия DHO900 оснащенна интерфейсом питания Type-C, может питаться от портативного источника питания, что позволяет проводить испытания на месте.

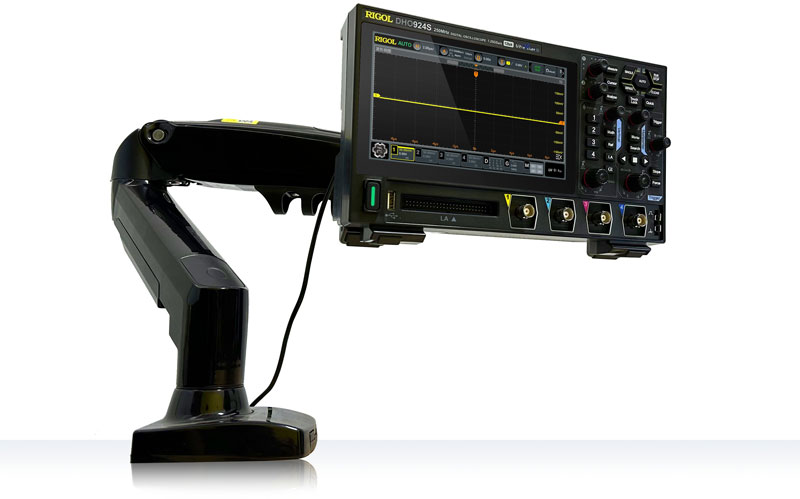

Изящный дизайн
Серия DHO900 имеет компактный форм-фактор и поддерживает использование стандартных подставок для монитора, эффективно уменьшая занимаемую площадь рабочего стола и предоставляет больше рабочего пространства.

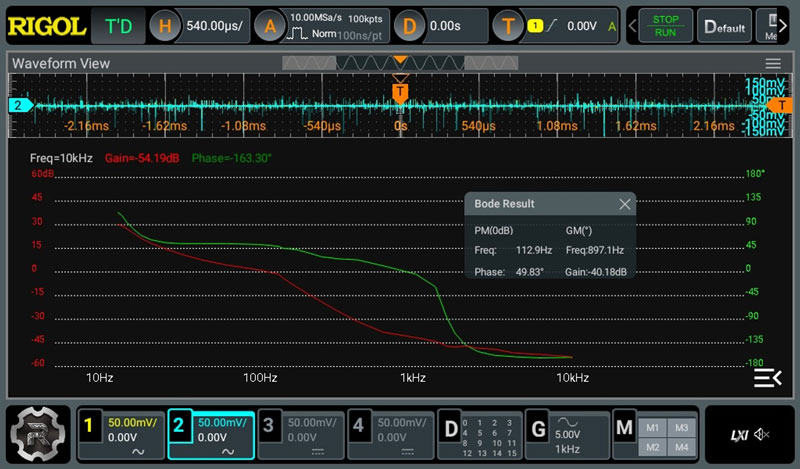

Построение диаграмм Боде
В стандартную комплектацию серии DHO900S входит функция анализа контура диаграммы Боде, эффективно позволяющая анализировать отклик силового контура переключения.

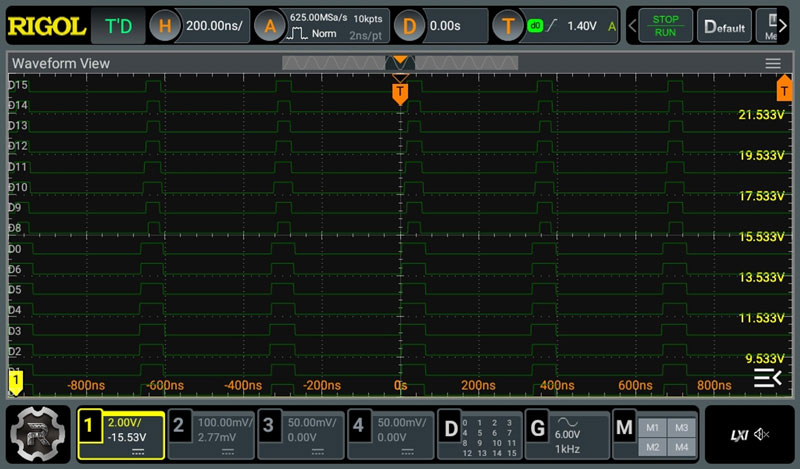

Стандартные цифровые каналы
Вся серия DHO900 в стандартной комплектации оснащена цифровыми каналами, позволяющими анализировать цифровой сигнал в сочетании с пробником логического анализа PLA2216 (опция).

Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии DHO900

DHO914, DHO914S, DHO924, DHO924S

Английский Август 2023 18.84 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серии DHO900

DHO914, DHO914S, DHO924, DHO924S

Английский июль 2023 4.92 Мб, PDF Скачать

Осцилографы Rigol серии DHO900
