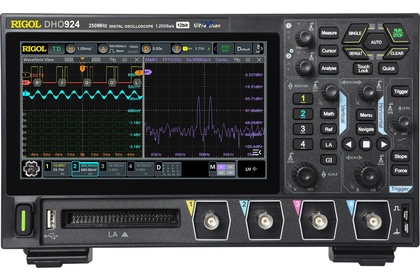

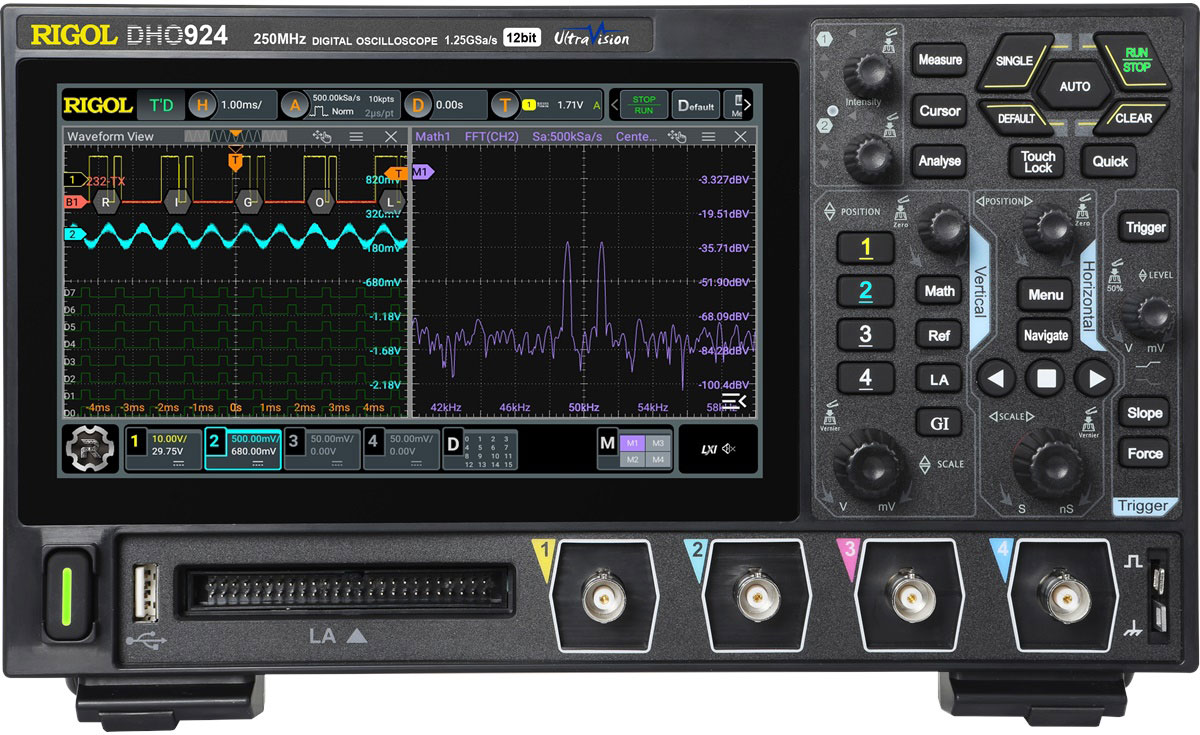

Осциллограф цифровой Rigol DHO924

Rigol
Осциллограф цифровой Rigol DHO924
На складе: отсутствует
Артикул
№ 03282
Гарантия Гарантия
36 месяцев
Максимальная частота
250 МГц
125 МГц
125 МГц
250 МГц
Скорость регистрации
30000 осц/сек
30000 осц/сек
30000 осц/сек
30000 осц/сек
Кол-во каналов
4
4
4
4
Частота дискретизации
1.25 ГГц
1.25 ГГц
1.25 ГГц
1.25 ГГц
Чувствительность
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел - 500 с/дел
2 нс/дел - 500 с/дел
2 нс/дел - 500 с/дел
2 нс/дел - 500 с/дел
Макс. глубина памяти
50М
50М
50М
50М
Дисплей
17.8 см
17.8 см
17.8 см
17.8 см
Интерфейсы
USB-host, USB-device, LAN, AUX, HDMI
USB-host, USB-device, LAN, AUX, HDMI
USB-host, USB-device, LAN, AUX, HDMI
USB-host, USB-device, LAN, AUX, HDMI
Декодирование протоколов
CAN, RS232/UART, I2C, SPI, LIN
CAN, RS232/UART, I2C, SPI, LIN
LIN, CAN, RS232/UART, I2C, SPI
LIN, CAN, RS232/UART, I2C, SPI
Серия
DHO900 (Rigol)
DHO900 (Rigol)
DHO900 (Rigol)
DHO900 (Rigol)
Доп. характеристики
АЦП осциллографа 12 бит, Сенсорный дисплей, Логический анализатор (опция)
АЦП осциллографа 12 бит, Сенсорный дисплей, Логический анализатор (опция)
Логический анализатор (опция), АЦП осциллографа 12 бит, Сенсорный дисплей, Генератор
Логический анализатор (опция), АЦП осциллографа 12 бит, Сенсорный дисплей, Генератор
Доп. информация
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire), построение диаграмм Боде
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire), построение диаграмм Боде

  • Сверхнизкий уровень собственных шумов;
  • Высокое 12-битное аппаратное разрешение;
  • 4 аналоговых канала;
  • 16 цифровых каналов (логический пробник 16-ти канальный Rigol PLA2216 - опция);
  • Аналоговая полоса пропускания до 250 МГц;
  • Частота дискретизации в реальном времени до 1.25 Гвыб/с;
  • Максимальная глубина памяти 50М;
  • Диапазон чувствительности по вертикали 200 мкВ/дел~10 В/дел;
  • В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с;
  • Запись и воспроизведение до 500 000 осциллограмм;
  • Автоматическое измерение до 41 параметра сигнала с одновременным отображением до 10 параметров;
  • Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
  • 7-дюймовый сенсорный дисплей высокой четкости с разрешением 1024 х 600 точек;
  • Поддержка 256-уровневой функции цифрового свечения в градациях серого в реальном времени;
  • Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала;
  • Новый эргономичный дизайн, удобное управление;
  • Обновленные органы управления Flex для более удобного интерактивного взаимодействия;

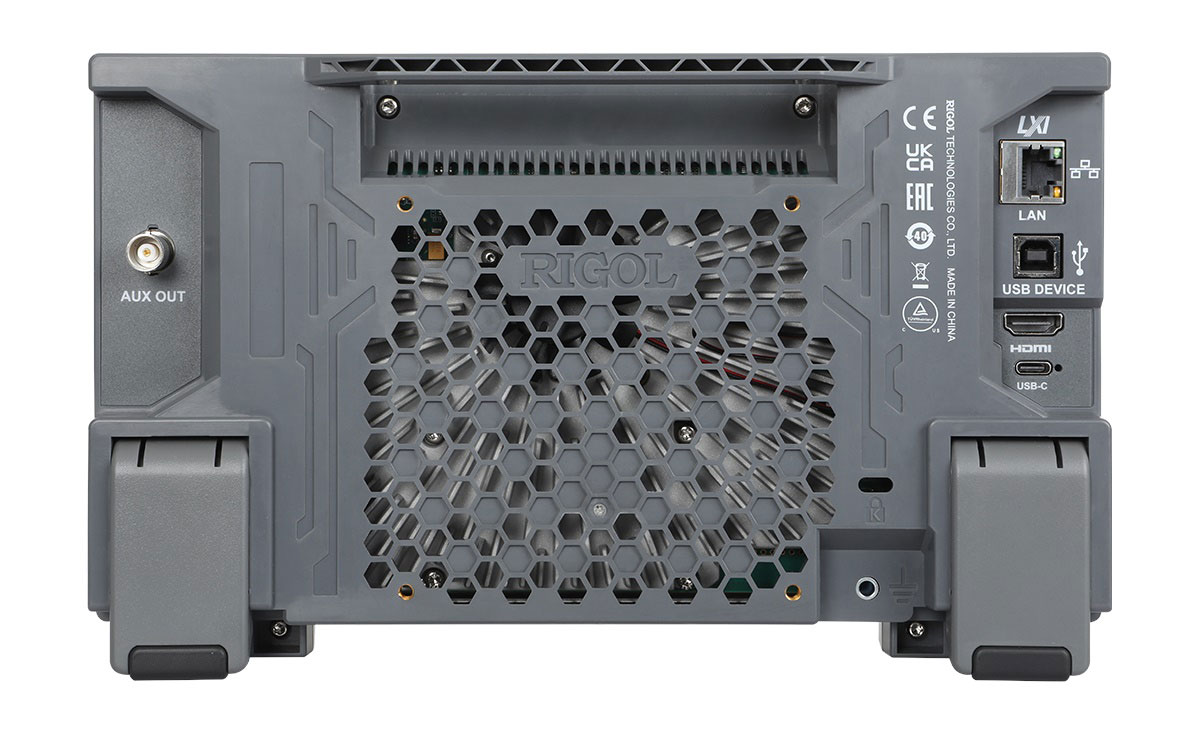

  • Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI;
  • Web control – дистанционное управление;
  • Внутренняя энергонезависимая память 8 ГБ;
  • Поддержка онлайн обновления;
  • Низкое энергопотребление;
  • Разъем питания USB Type-C позволяет запитать прибор от внешнего power bank.


Высокое разрешение 12 бит.
12-битное вертикальное разрешение с 4096 уровнями квантования, что в 16 раз превышает уровень 8-битного, подходит для тестирования небольших сигналов.


Поддержка питания type-C
Серия DHO900 оснащенна интерфейсом питания Type-C, может питаться от портативного источника питания, что позволяет проводить испытания на месте.

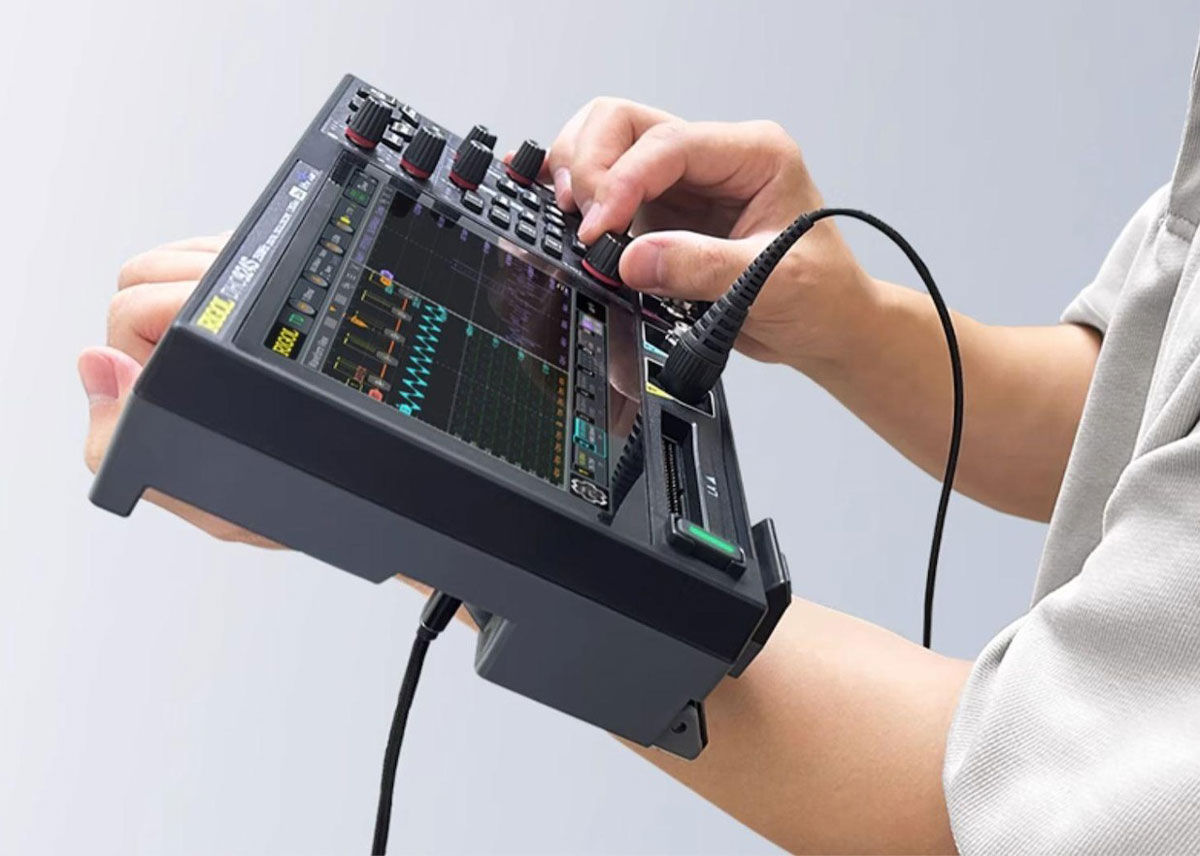

Изящный дизайн
Серия DHO900 имеет компактный форм-фактор и поддерживает использование стандартных подставок для монитора, эффективно уменьшая занимаемую площадь рабочего стола и предоставляет больше рабочего пространства.




Стандартные цифровые каналы
Вся серия DHO900 в стандартной комплектации оснащена цифровыми каналами, позволяющими анализировать цифровой сигнал в сочетании с пробником логического анализа PLA2216 (опция).

Язык Версия Размер и тип

Инструкция на осциллографы Rigol серии DHO900

DHO914, DHO914S, DHO924, DHO924S

Английский Август 2023 18.84 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серии DHO900

DHO914, DHO914S, DHO924, DHO924S

Английский июль 2023 4.92 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать
