Осциллографический токовый пробник AC/DC Micsig CP2100A
На складе: достаточно
№ 02492
Гарантия12 месяцев

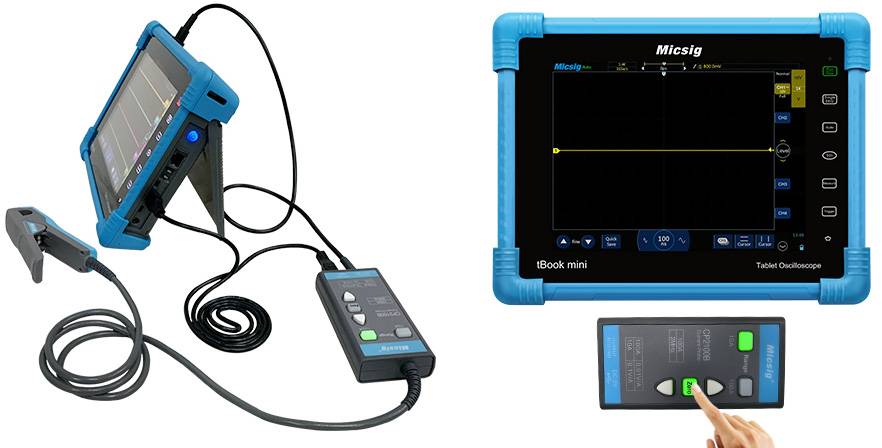

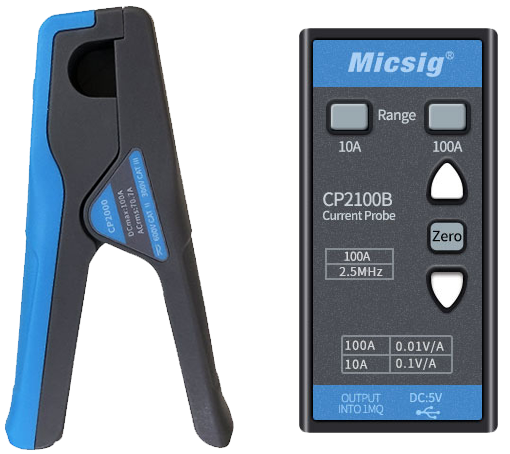

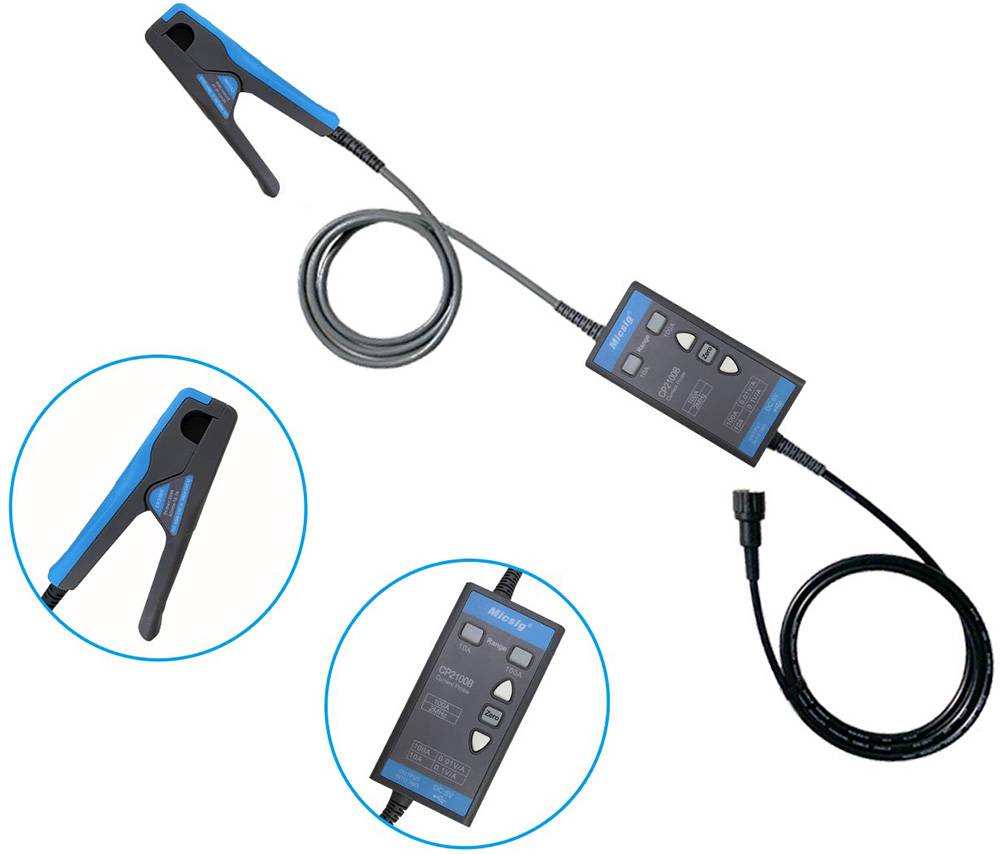

Пробник тока Micsig серии CP2100 – это токовые клещи, позволяющие измерять постоянный и переменный ток. Малогабаритный и привлекательный пробник удалось создать благодаря блочной конструкции. У данного пробника используется стандартный интерфейс BNC для подключения к входу осциллографа. Micsig CP2100 позволяет измерять максимальный ток с амплитудой до 100 А (70 Аскз); серия состоит из 2 моделей: CP2100A – полоса пропускания 800 кГц, CP2100B – полоса пропускания 2 МГц. Модели пробника тока серии CP2100 серии имеют по два диапазона: 10 и 100 А; автоматическую и ручную регулировку нуля. Источник питания – повсеместно используемый стандартный USB (не требуется дополнительный специальный источник питания, что делает измерение более удобным). Часто требуется при исследовании устройств управления электромоторами, частотных источников питания, инверторных источников питания, в электропитании, авионике и других областях.
Обсуждение на EEVBLOG
29.5x23.6x5.7 см
1 кг
| Модель | Micsig CP2100A |
Micsig CP2100B |
|
|

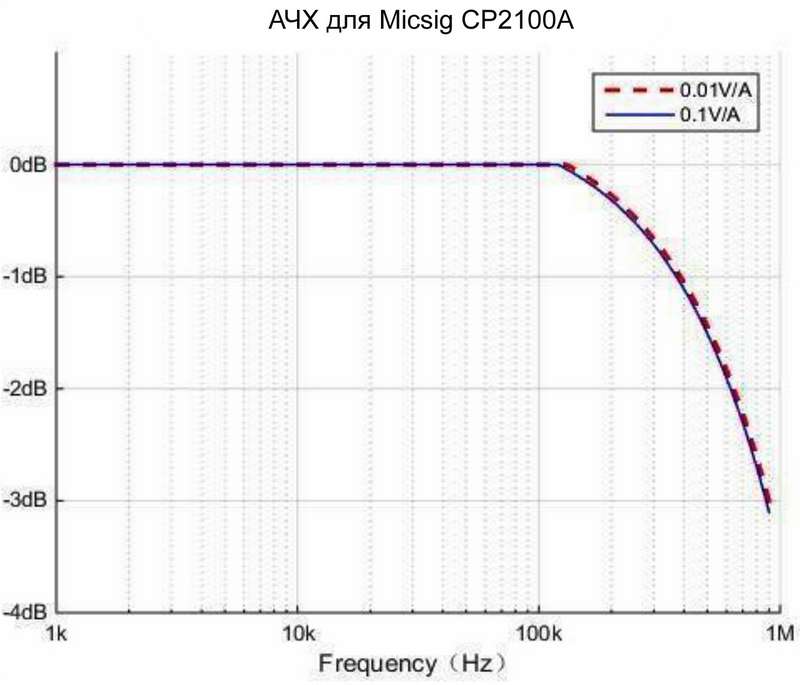

Полоса пропускания |
DC~800 кГц |
DC~2 МГц |
|
|
Длительность фронта |
≤437.5 нс |
≤140 нс |
|
|
Диапазоны измерения |
10 А: амплитуда 50 мА~10 А; 100 А: амплитуда 1~100 А |
||
|
Чувствительность, приведенная к выходу |
0.1 В/А (10 А) 0.01 В/А (100 А) |
||
|

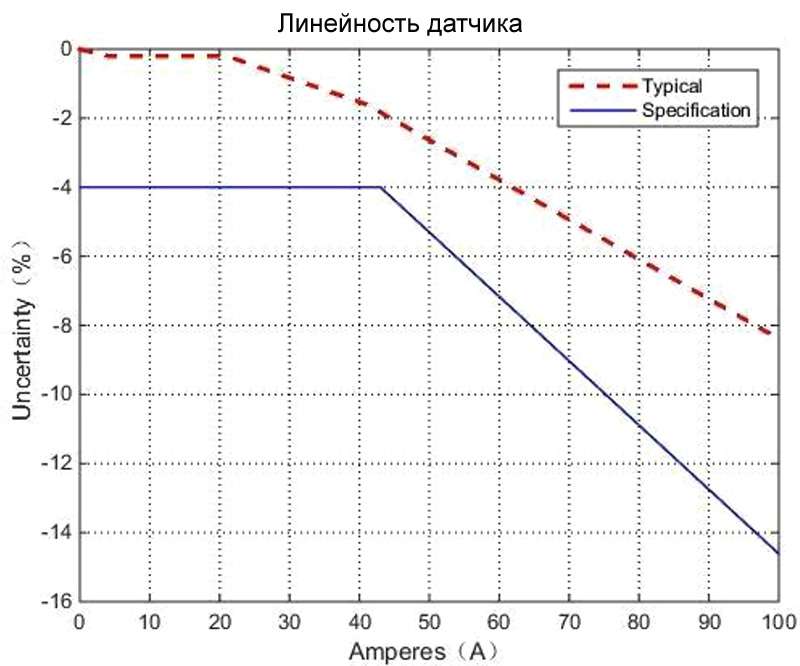

Погрешность для постоянного тока (типовое) |
3%±50 мА (10 А) 4%±50 мА (100 А, амплитуда: 500 мА~40 А) 15% (100 А, амплитуда: 40~100 А) |
||
|
Время задержки сигнала |
<150 нс (10 А) <200 нс (100 А) |
||
|

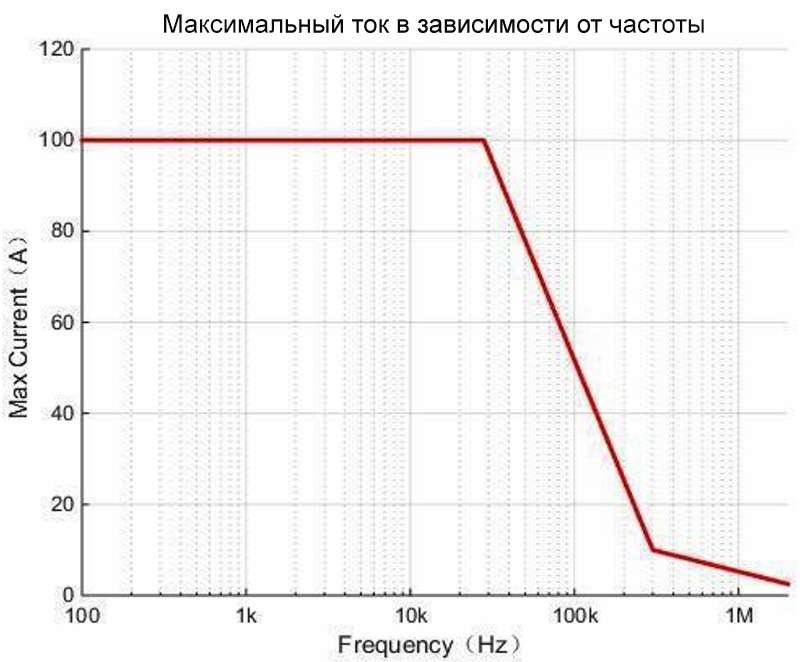

Максимальный измеряемый ток |
100 А амплитуда переменного тока, 70.7 Аскз (постоянный ток + амплитуда переменного тока) 200 А размах, 70.7 Аскз (переменный ток) |
||
|
Категория измерения |
CAT III 300 В, CAT II 600 В |
||
|
Макс. диаметр проводника с током |
13 мм | ||
|
Индикация перегрузки |
зуммер, мигание подсветки кнопки |
||
|
Питание |
5 В, постоянный ток |
||
|
Размеры датчика тока |
110х61х25 мм |
||
|
Размеры модуля управления |
108х56х26 мм |
||
|
Масса |
290 г |
||
| Язык | Версия | Размер и тип | |||
|
Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары |
Английский | 2025 | 5.89 Мб, PDF | Скачать | |
|
Инструкция на токовые пробники Micsig серии CP2100 CP2100A, CP2100B |
Английский | 1.1 | 482.65 Кб, PDF | Скачать | |
Пробник тока Micsig серии CP2100
Micsig CP2100A current probe
