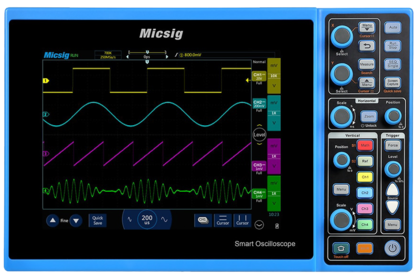

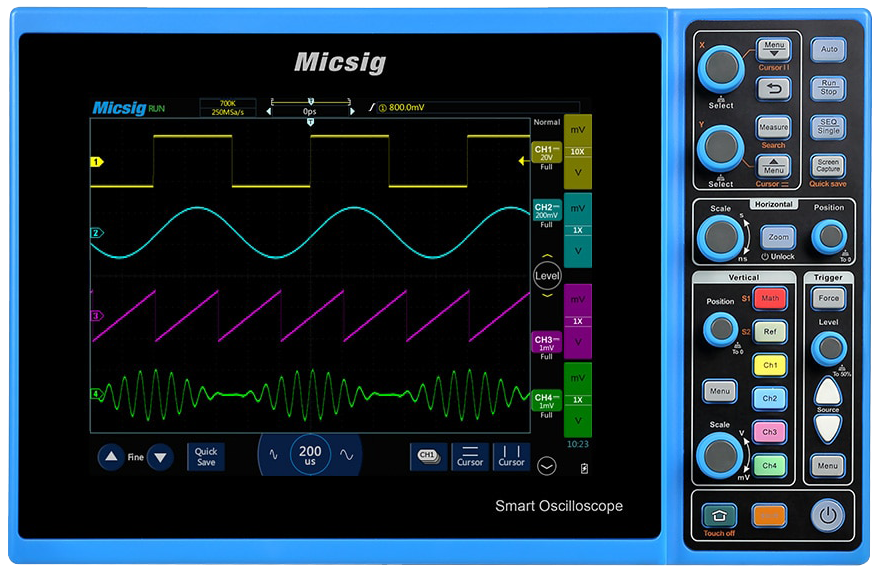

Осциллограф цифровой Micsig STO1152E Plus планшетный

Micsig
Осциллограф цифровой Micsig STO1152E Plus планшетный
На складе: отсутствует
Артикул
№ 02563
Гарантия Гарантия
12 месяцев
Максимальная частота
150 МГц
100 МГц
100 МГц
Скорость регистрации
130000 осц/сек
130000 осц/сек
130000 осц/сек
Кол-во каналов
2
2
4
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
Макс. глубина памяти
70М
70М
70М
Дисплей
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, Wi-Fi, HDMI
USB-host, USB-device, LAN, Wi-Fi, HDMI
USB-host, USB-device, LAN, Wi-Fi, HDMI
Декодирование протоколов
MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART, I2C, SPI, LIN, CAN
MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART, I2C, SPI, LIN, CAN
MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART, I2C, SPI, LIN, CAN
Серия
STO1000E (Micsig)
STO1000E (Micsig)
STO1000E (Micsig)
Доп. характеристики
Сенсорный дисплей, Батарейное питание
Сенсорный дисплей, Батарейное питание
Сенсорный дисплей, Батарейное питание

ОСОБЕННОСТИ MICSIG STO1152E Plus

  • Полоса пропускания 150 МГц, 2 канала
  • Максимальная частота выборки в режиме реального времени 1 ГГц
  • Длина записи 70 млн. отсчетов
  • Высокая чувствительность (от 1 мВ/дел)
  • Скорость регистрации до 130 000 осциллограмм/сек

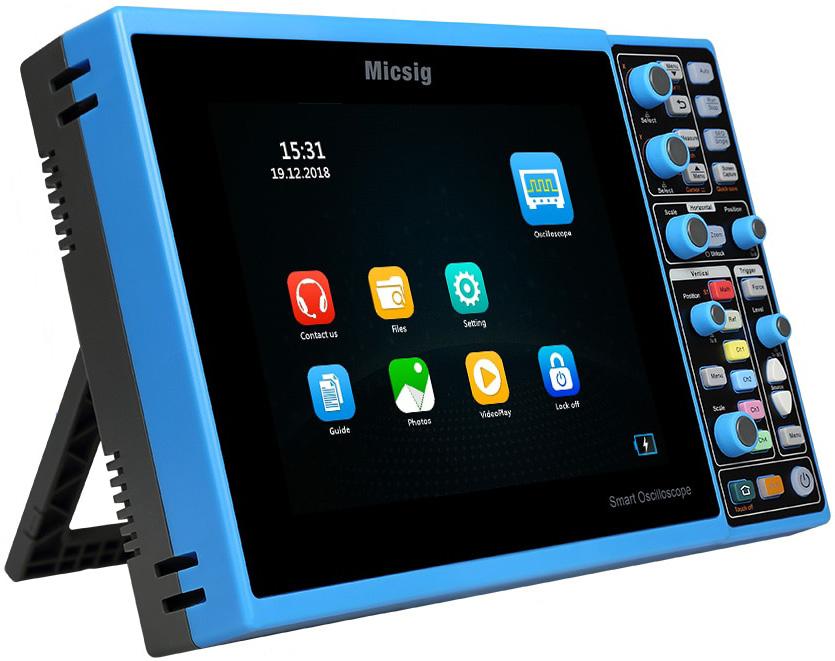

  •  Работает на базе Android
  • Декодирование для протоколов UART, CAN, LIN, SPI, I2C (в комплекте!)
  • Время работы от литий-ионной батареи до 5 часов (в комплекте!)
  • Ручка для переноски (в комплекте!)
  • Защитная плёнка на экран (в комплекте!)
  • Сумка для переноски (опция)

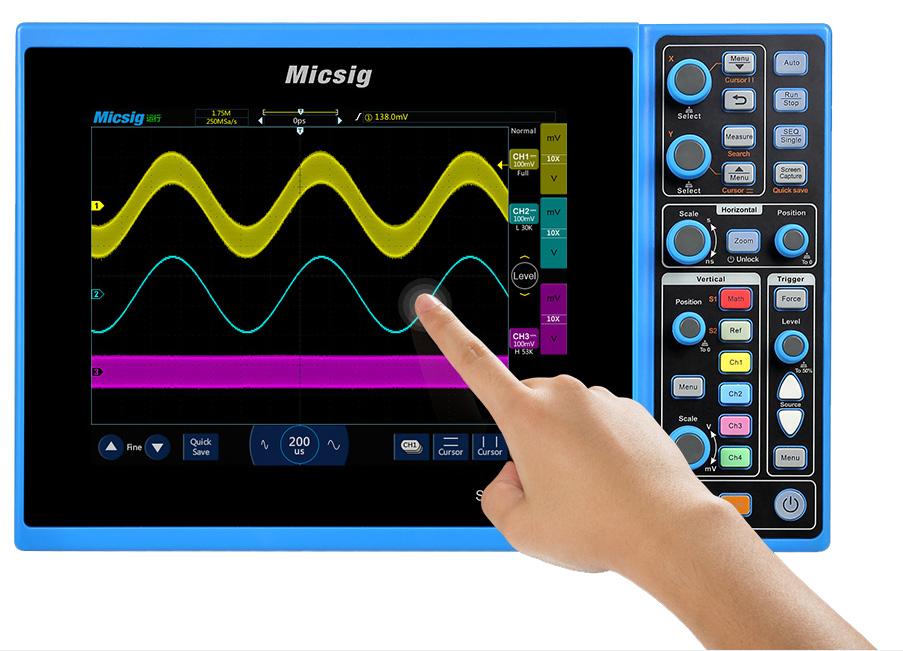

  • 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран
  • 256 градаций яркости при отображении осциллограммы
  • 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту
  • Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана

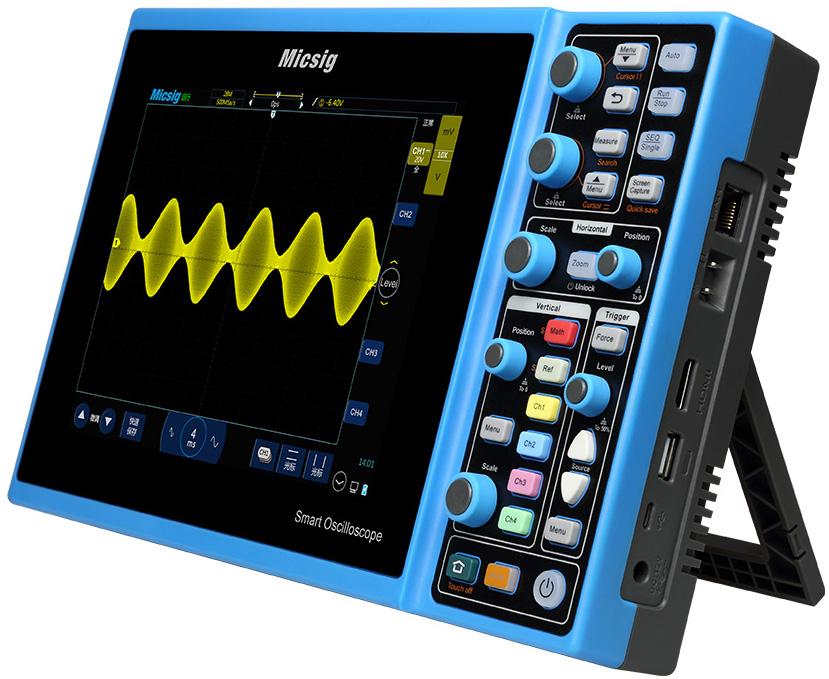

  • Различные порты входа/выхода: LAN, HDMI, WiFi, USB2.0, USB Device, выход сигнала запуска, выход для функции допускового контроля Pass/Fail

Габариты упаковки 33x30x19 см   Вес в упаковке 3.55 кг
