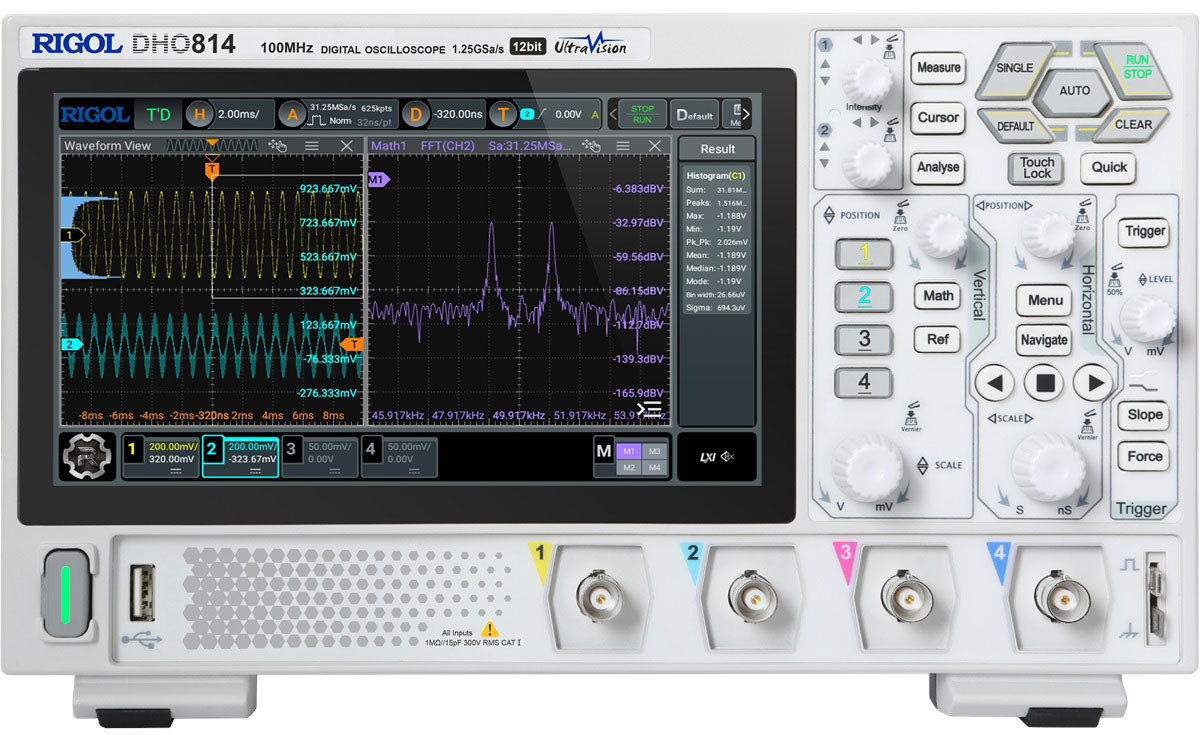

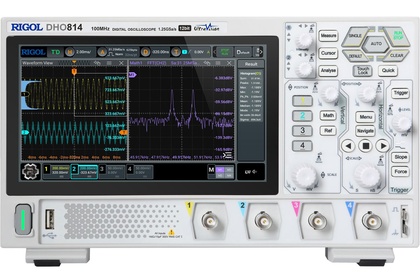

Осциллограф цифровой Rigol DHO814

Rigol
Осциллограф цифровой Rigol DHO814
На складе: отсутствует
Артикул
№ 03277
Гарантия Гарантия
36 месяцев
Максимальная частота
100 МГц
70 МГц
100 МГц
70 МГц
Скорость регистрации
30000 осц/сек
30000 осц/сек
30000 осц/сек
30000 осц/сек
Кол-во каналов
4
4
2
2
Частота дискретизации
1.25 ГГц
1.25 ГГц
1.25 ГГц
1.25 ГГц
Чувствительность
500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 10 В/дел
Коэф. развертки
5 нс/дел - 500 с/дел
5 нс/дел - 500 с/дел
5 нс/дел - 500 с/дел
5 нс/дел - 500 с/дел
Макс. глубина памяти
25М
25М
25М
25М
Дисплей
17.8 см
17.8 см
17.8 см
17.8 см
Интерфейсы
USB-host, USB-device, AUX, HDMI
HDMI, USB-host, USB-device, LAN, AUX
USB-host, USB-device, AUX, HDMI
USB-host, USB-device, AUX, HDMI
Декодирование протоколов
RS232/UART, I2C, SPI
RS232/UART, I2C, SPI
RS232/UART, I2C, SPI
RS232/UART, I2C, SPI
Серия
DHO800 (Rigol)
DHO800 (Rigol)
DHO800 (Rigol)
DHO800 (Rigol)
Доп. характеристики
АЦП осциллографа 12 бит, Сенсорный дисплей
АЦП осциллографа 12 бит, Сенсорный дисплей
АЦП осциллографа 12 бит, Сенсорный дисплей
АЦП осциллографа 12 бит, Сенсорный дисплей
Доп. информация
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)
Cкорость обновления сигналов: 1 миллион осц/с (режим UltraAcquire)

  • Сверхнизкий уровень собственных шумов;
  • Высокое 12-битное аппаратное разрешение;
  • 4 аналоговых канала;
  • Аналоговая полоса пропускания до 100 МГц;
  • Частота дискретизации в реальном времени до 1.25 Гвыб/с;
  • Максимальная глубина памяти 25М;
  • Диапазон чувствительности по вертикали 500 мкВ/дел~10 В/дел;
  • В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с;
  • Запись и воспроизведение до 500 000 осциллограмм;
  • Автоматическое измерение до 41 параметра сигнала с одновременным отображением до 10 параметров;
  • Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
  • Трехмерное представление интенсивности сигнала, до 256 уровней цветовой шкалы;
  • 7-дюймовый сенсорный дисплей высокой четкости с разрешением 1024 х 600 точек;
  • Дисплей с цифровым люминофором с 256-уровневой градацией интенсивности в реальном времени;
  • Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала;
  • Новый эргономичный промышленный дизайн, удобное управление;
  • Обновленные органы управления Flex для более удобного интерактивного взаимодействия;
  • Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI;
  • Web control – дистанционое управление;
  • Внутренняя энергонезависимая память 8 ГБ;
  • Поддержка онлайн обновления;
  • Низкое энергопотребление;
  • Разъем питания USB Type-C позволяет запитать прибор от внешнего power bank.


Высокое разрешение 12 бит.
12-битное вертикальное разрешение с 4096 уровнями квантования, что в 16 раз превышает уровень 8-битного, подходит для тестирования небольших сигналов.

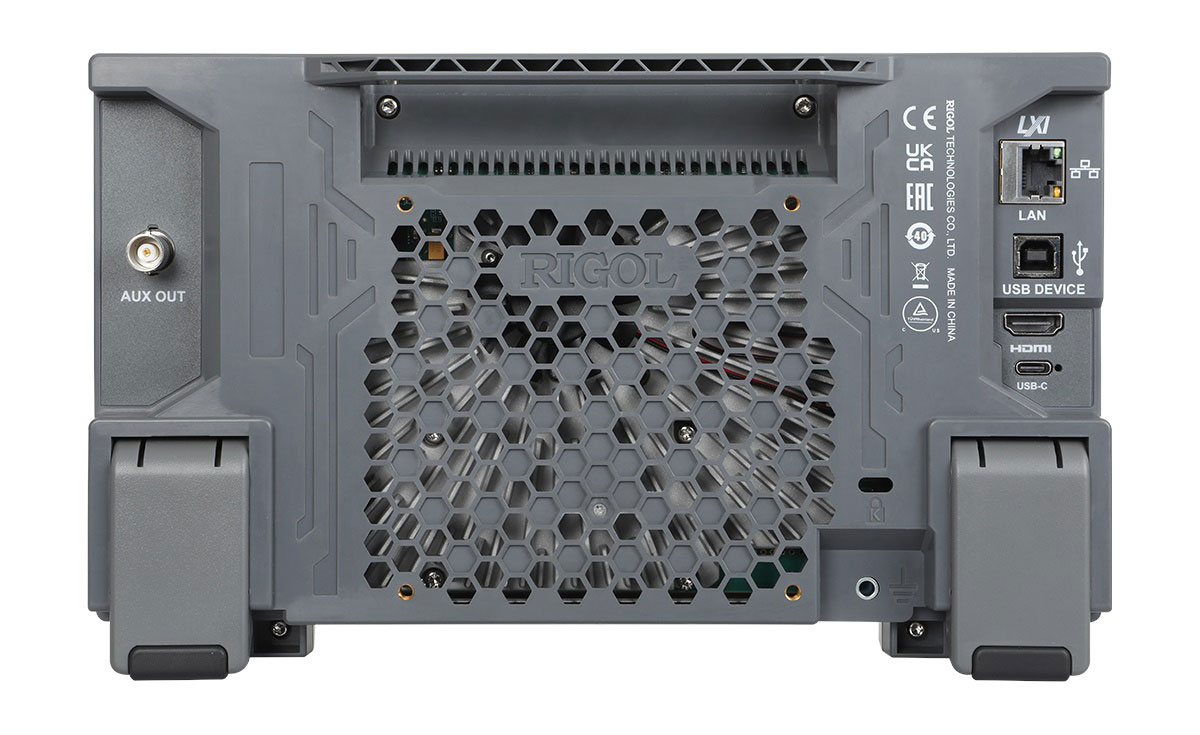

Поддержка питания type-C
Серия DHO800 оснащенна интерфейсом питания Type-C, может питаться от портативного источника питания, что позволяет проводить испытания на месте.

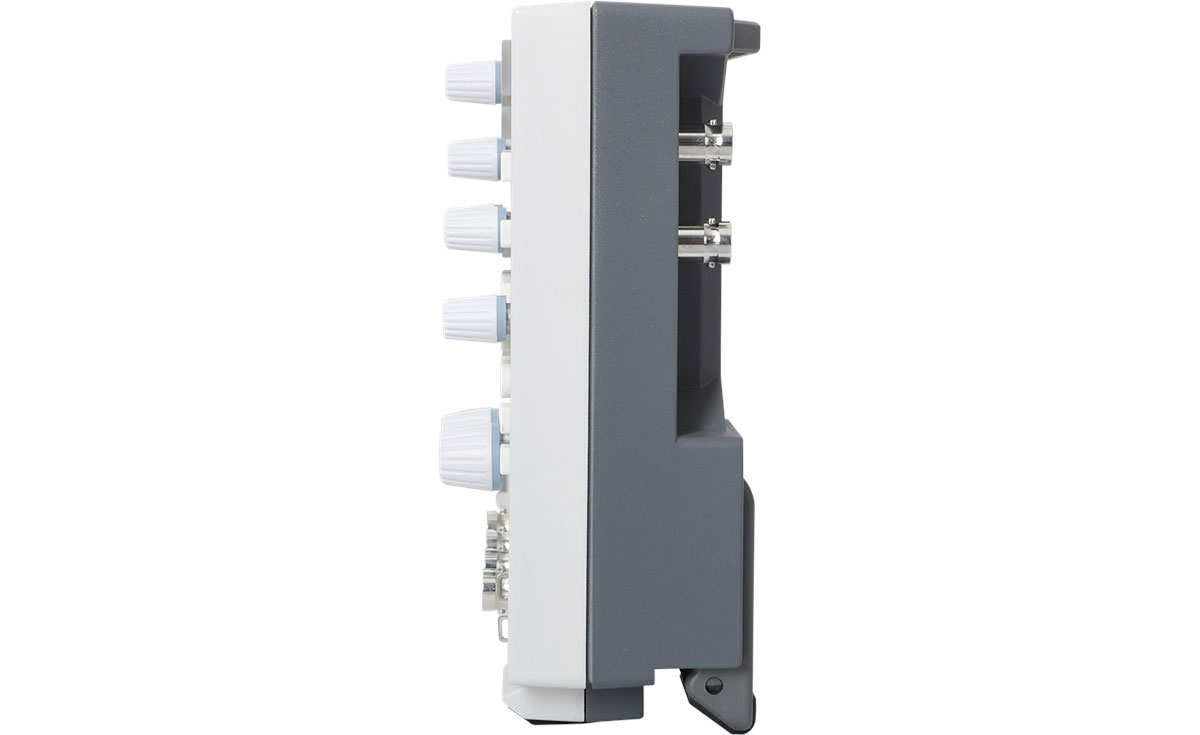

Изящный дизайн
Серия DHO800 имеет компактный форм-фактор и поддерживает использование стандартных подставок для монитора, эффективно уменьшая занимаемую площадь рабочего стола и предоставляет больше рабочего пространства.




Разнообразие интерфейсов
В стандартную комплектацию серии DHO800 входят интерфейсы USB, LAN и HDMI®, поддерживающие дистанционное управление и проведение конференц-презентаций, что делает совместную работу более удобной.



.

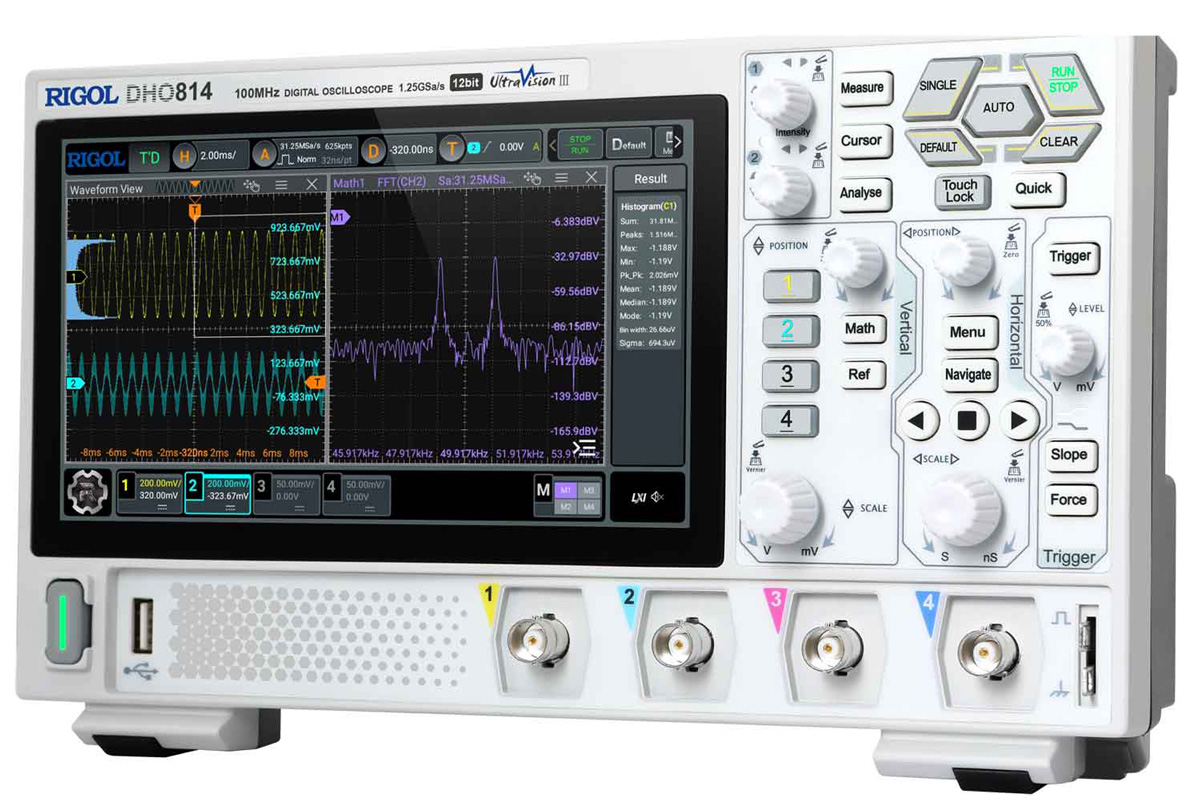

7-дюймовый сенсорный экран
7-дюймовый сенсорный экран высокого разрешения для более удобного взаимодействия с устройством.



Язык Версия Размер и тип

Инструкция на осциллографы Rigol серии DHO800

DHO804, DHO812, DHO814, DHO802

Английский Август 2023 18.20 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серии DHO800

DHO804, DHO812, DHO814, DHO802

Английский Июль 2023 4.42 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Осцилографы Rigol серии DHO800

Распаковка и обзор Rigol DHO800
