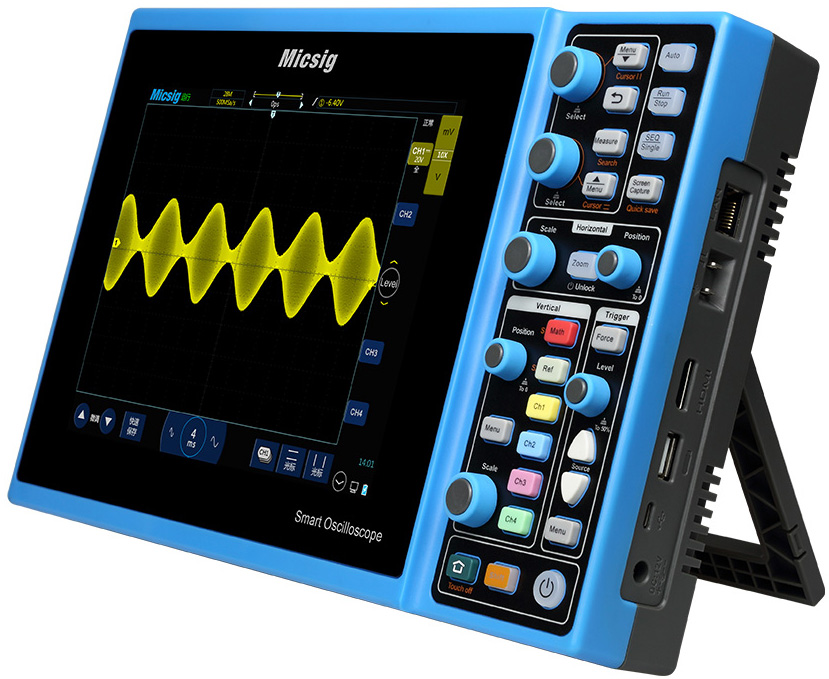

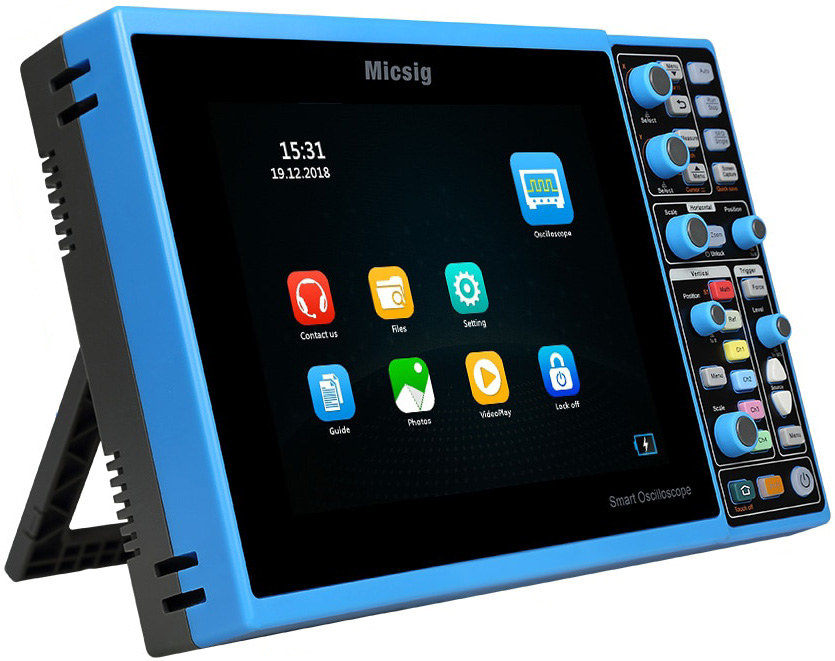

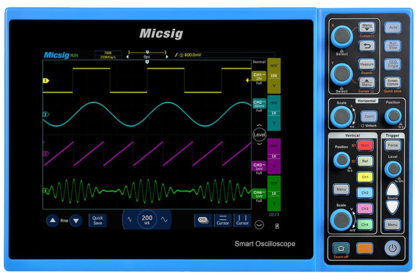

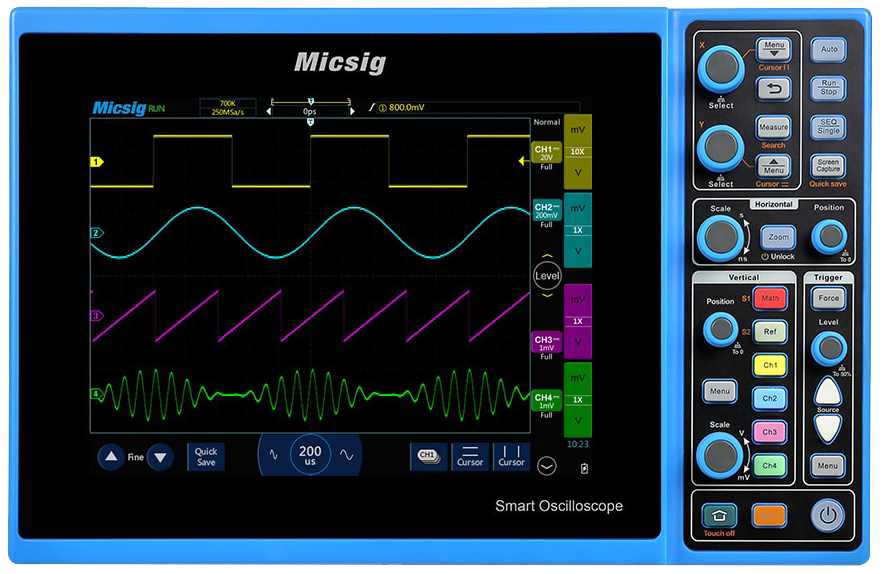

Осциллограф цифровой Micsig STO1104C Plus планшетный

Micsig
Осциллограф цифровой Micsig STO1104C Plus планшетный
45 035 Р
45035 RUB
купитьоформить
На складе: достаточно
Артикул
№ 02370
Гарантия Гарантия
12 месяцев
Максимальная частота
100 МГц
100 МГц
100 МГц
150 МГц
100 МГц
150 МГц
Кол-во каналов
4
2
4
2
2
2
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
Макс. глубина памяти
28М
28М
28М
28М
28М
28М
Дисплей
20 см
20 см
20 см
20 см
20 см
20 см
Интерфейсы
Wi-Fi, HDMI, USB-host, USB-device, LAN
Wi-Fi, HDMI, USB-host, USB-device, LAN
Wi-Fi, HDMI, USB-host, USB-device, LAN
Wi-Fi, HDMI, USB-host, USB-device, LAN
Wi-Fi, HDMI, USB-host, USB-device, LAN
Wi-Fi, HDMI, USB-host, USB-device, LAN
Декодирование протоколов
SPI, LIN, CAN, MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART, I2C
SPI (опция), LIN (опция), CAN (опция), MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART (опция), I2C (опция)
SPI (опция), LIN (опция), CAN (опция), MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART (опция), I2C (опция)
SPI (опция), LIN (опция), CAN (опция), MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART (опция), I2C (опция)
SPI, LIN, CAN, MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART, I2C
SPI, LIN, CAN, MIL-STD-1553B (опция), ARINC‑429 (опция), RS232/UART, I2C
Серия
STO1000C (Micsig)
STO1000C (Micsig)
STO1000C (Micsig)
STO1000C (Micsig)
STO1000C (Micsig)
STO1000C (Micsig)
Доп. характеристики
Батарейное питание, Сенсорный дисплей
Батарейный отсек, Сенсорный дисплей
Батарейный отсек, Сенсорный дисплей
Батарейный отсек, Сенсорный дисплей
Батарейное питание, Сенсорный дисплей
Батарейное питание, Сенсорный дисплей

ОСОБЕННОСТИ MICSIG STO1104C Plus

  • Полоса пропускания 100 МГц, 4 канала
  • Максимальная частота выборки в режиме реального времени 1 ГГц
  • Длина записи 28 млн. отсчетов
  • Высокая чувствительность (от 500 мкВ/дел)
  • Скорость регистрации до 80 000 осциллограмм/сек
  • Декодирование для протоколов UART, CAN, LIN, SPI, I2C (в комплекте!)
  • Время работы от литий-ионной батареи до 5 часов (в комплекте!)
  • Ручка для переноски (в комплекте!)
  • HDMI кабель (в комплекте!)
  • Защитная плёнка на экран (в комплекте!)
  • Сумка для переноски (опция)

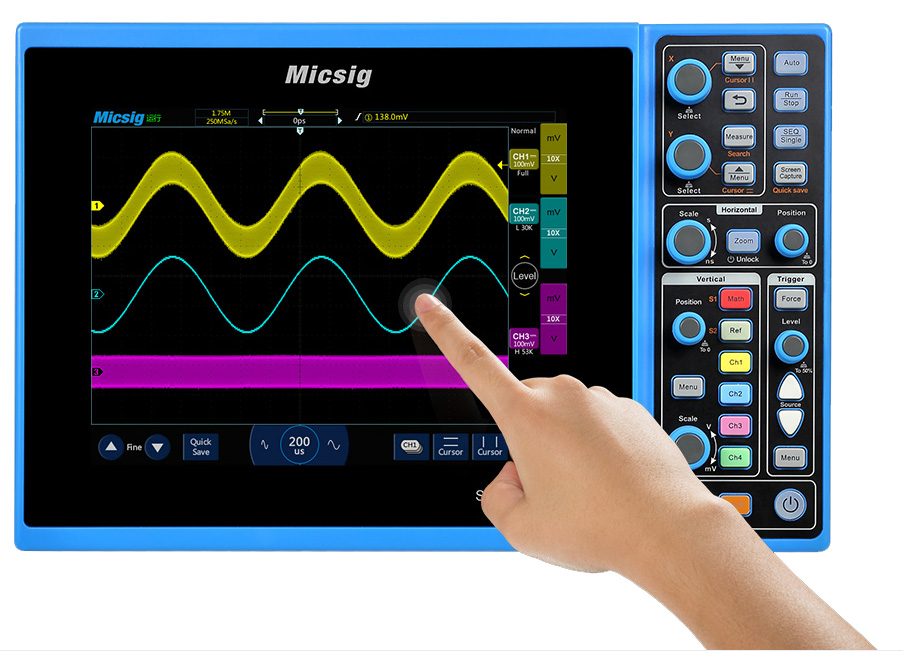

  • 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран
  • 256 градаций яркости при отображении осциллограммы
  • 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту
  • Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана

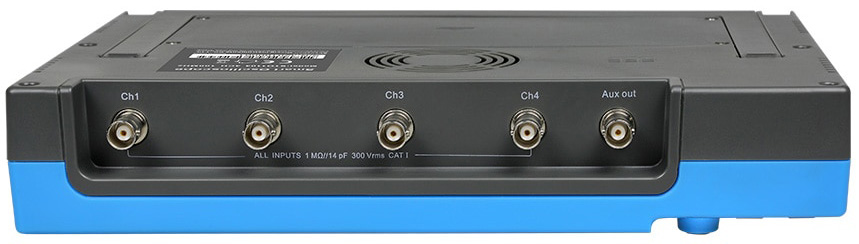

  • Различные порты входа/выхода: LAN, HDMI, WiFi, USB2.0, USB Device, выход сигнала запуска, выход для функции допускового контроля Pass/Fail
Язык Версия Размер и тип

Техническое описание на портативные осциллографы Micsig серии STO1000C

STO1102C, STO1152C, STO1104C

Английский 1.0.0 187.50 Кб, PDF Скачать

Конвертер файла формата BIN в CSV

Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig серии tBOOK mini TO1000

Английский 1.0.0.1 1.73 Мб, ZIP Скачать

Возможности сохранения планшетных осциллографов Micsig серии tBook mini

Цель обзора – ознакомление с возможностями сохранения осциллограмм, данных и настроек планшетного осциллографа Micsig серии tBOOK mini TO1000.

Русский 1.0 3.12 Мб, PDF Скачать
