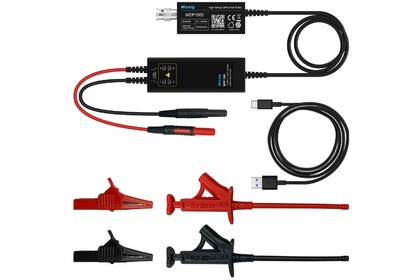

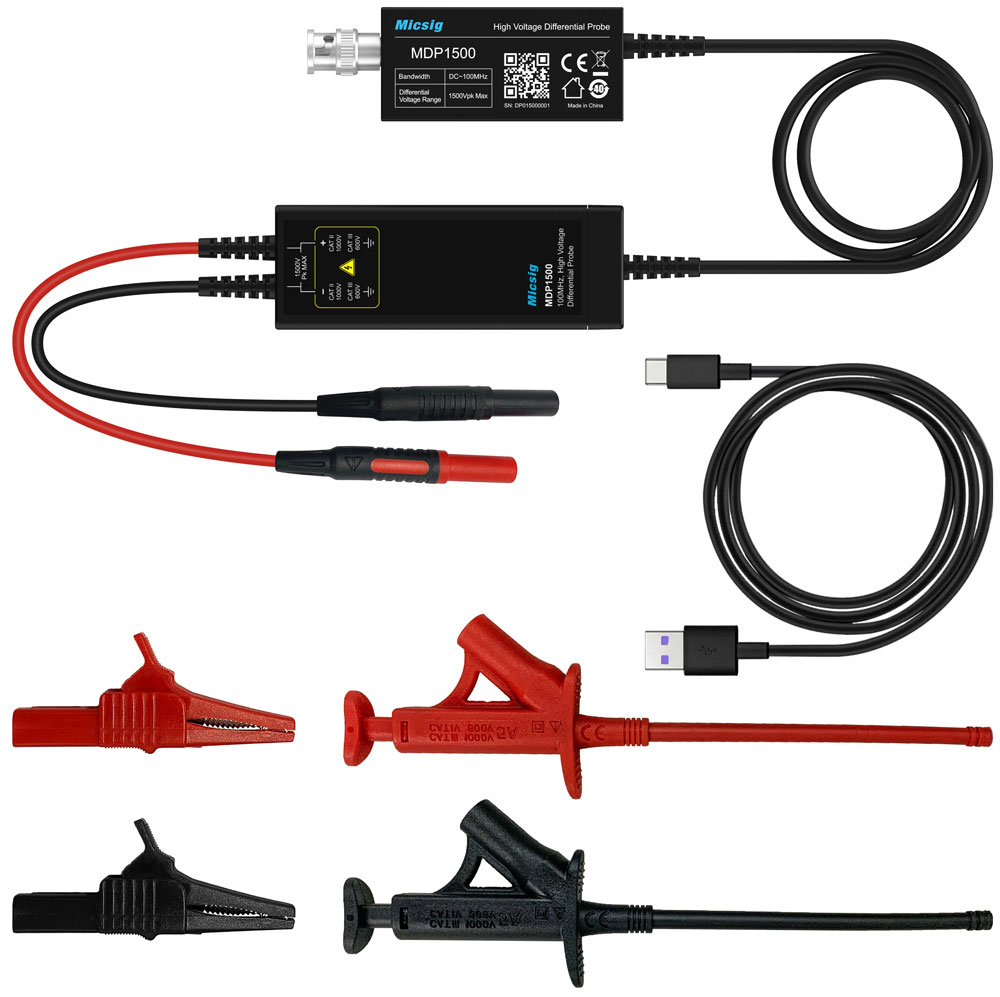

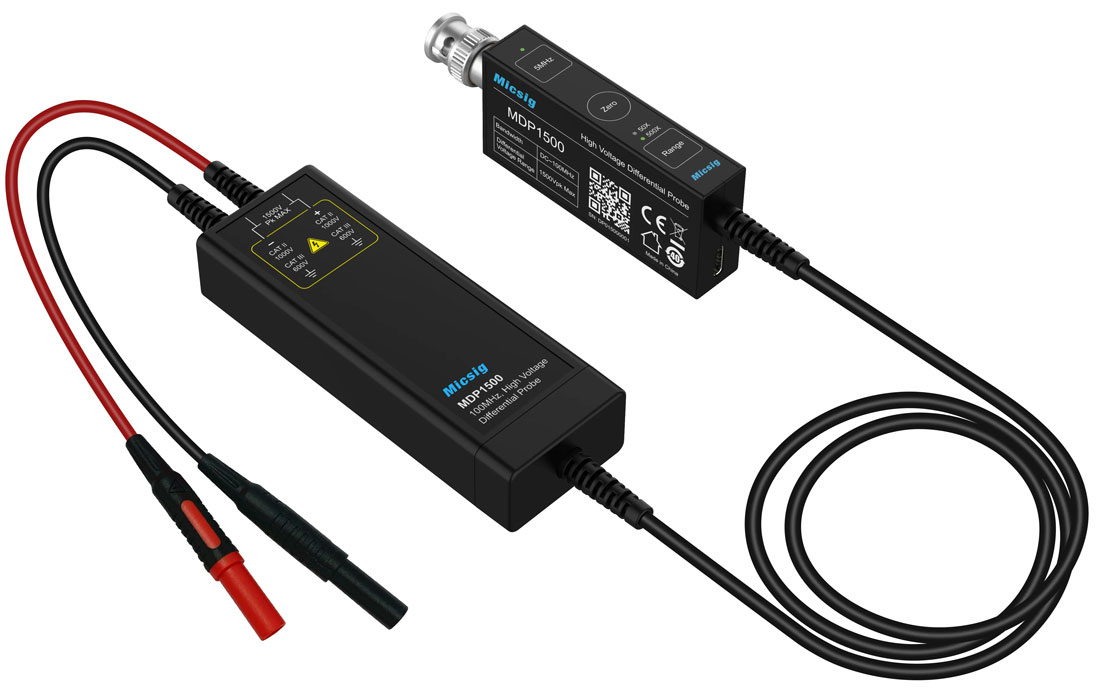

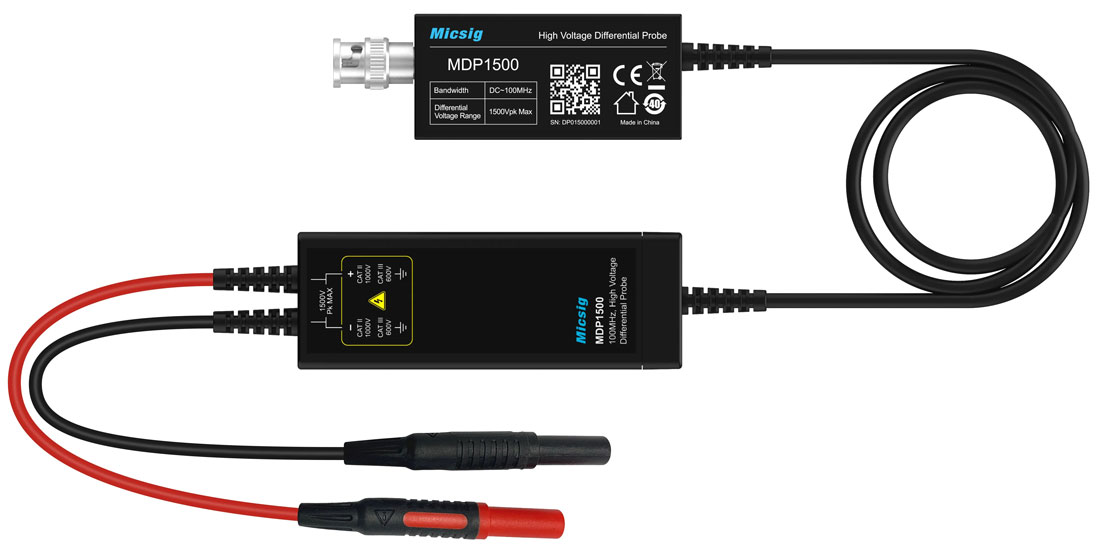

Осциллографический высоковольтный дифференциальный пробник Micsig DP1501 (MDP1501)
30 320 Р
купитьоформить
На складе: достаточно
Артикул
№ 03252
№ 03252
Гарантия12 месяцев
Полоса пропускания
150 МГц
100 МГц
150 МГц
150 МГц
200 МГц
100 МГц
200 МГц
100 МГц
200 МГц
Коэф. деления
x50, x500
x20, x200
x20, x200
x100, x1000
x20, x200
x50, x500
x50, x500
x100, x1000
x100, x1000
Макс. вх. напряжение
1500 В
700 В
700 В
3000 В
700 В
1500 В
1500 В
3000 В
3000 В
Входное сопротивление
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
10, 20 МОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig DP1501:
| Модель | Micsig DP1501 |
| Полоса пропускания | 150 МГц |
| Время нарастания | 2.33 нс |
| Коэффициент ослабления | х50 х500 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 150 В (х50) 1500 В (х500) |
| Уровень шума, приведенный к входу | Полная полоса: <0.9 мВскз (х50) <0.4 мВскз (х500) Ограничение полосы 5 МГц: <0.4 мВскз (х50) <0.35 мВскз (х500) |
| Ослабление синфазного сигнала | >-80 дБ (постоянный ток) >-60 дБ (100 кГц) >-30 дБ (10 МГц) >-26 дБ (100 МГц) |
| Задержка распространения | 11.99 нс (х50) 12.27 нс (х500) |
| Импеданс входа | 16 МОм/1.5 пФ (дифференциальный режим); 8 МОм/3 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В |
| Сигнализация перегрузки | мигание индикатора, звуковой сигнал |
| Питание | USB Type-C |
| Потребляемая мощность | 2 Вт |
| Размеры модуля управления, мм | 91x33x15 |
| Размеры сигнального блока, мм | 100x36x20 |
| Длина входного кабеля | около 8 см |
| Длина выходного кабеля | около 120 см |
| Язык | Версия | Размер и тип | |||
|
Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары |
Английский | 2024 | 5.20 Мб, PDF | Скачать | |
