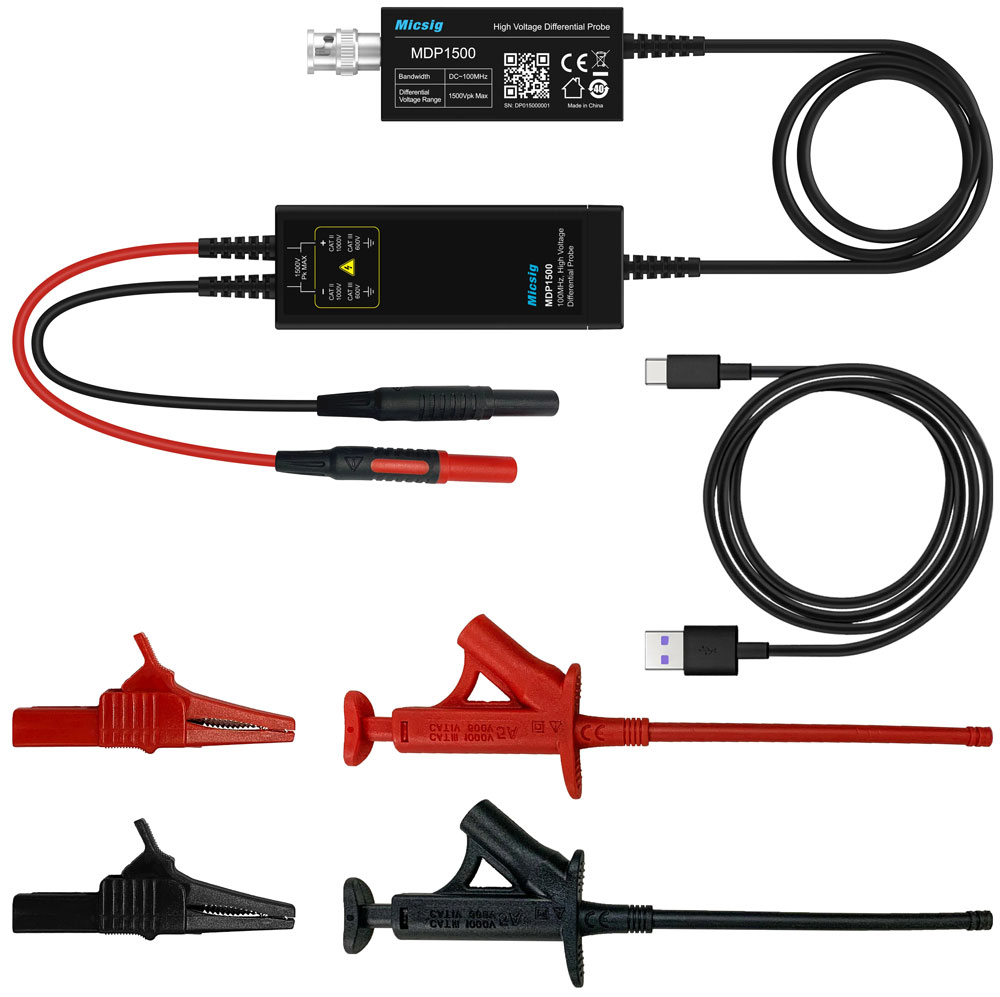

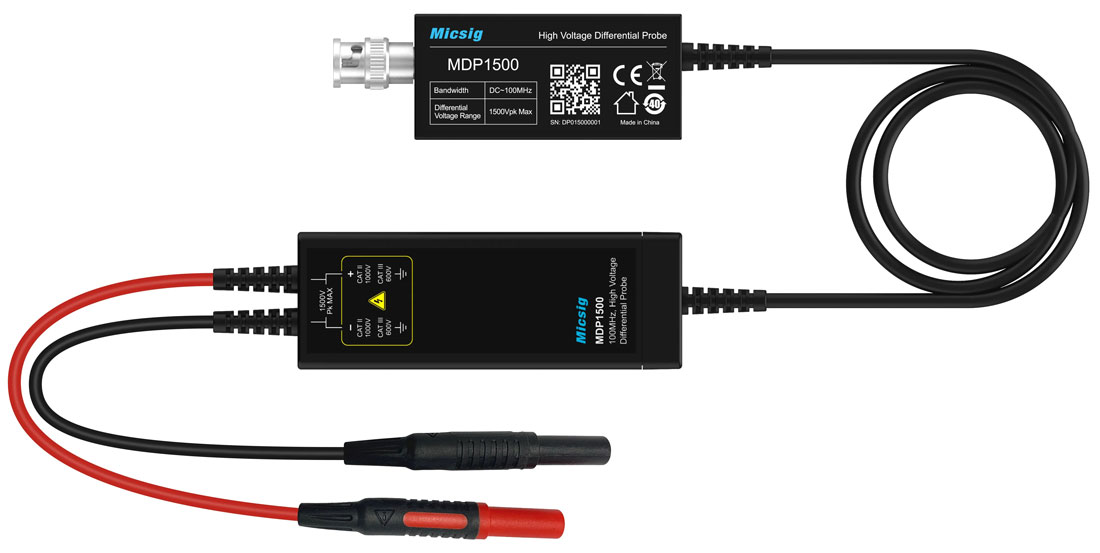

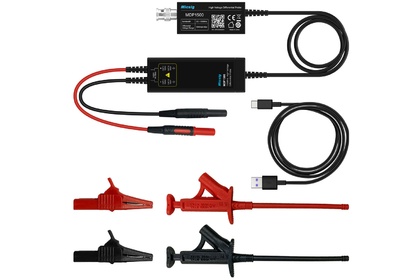

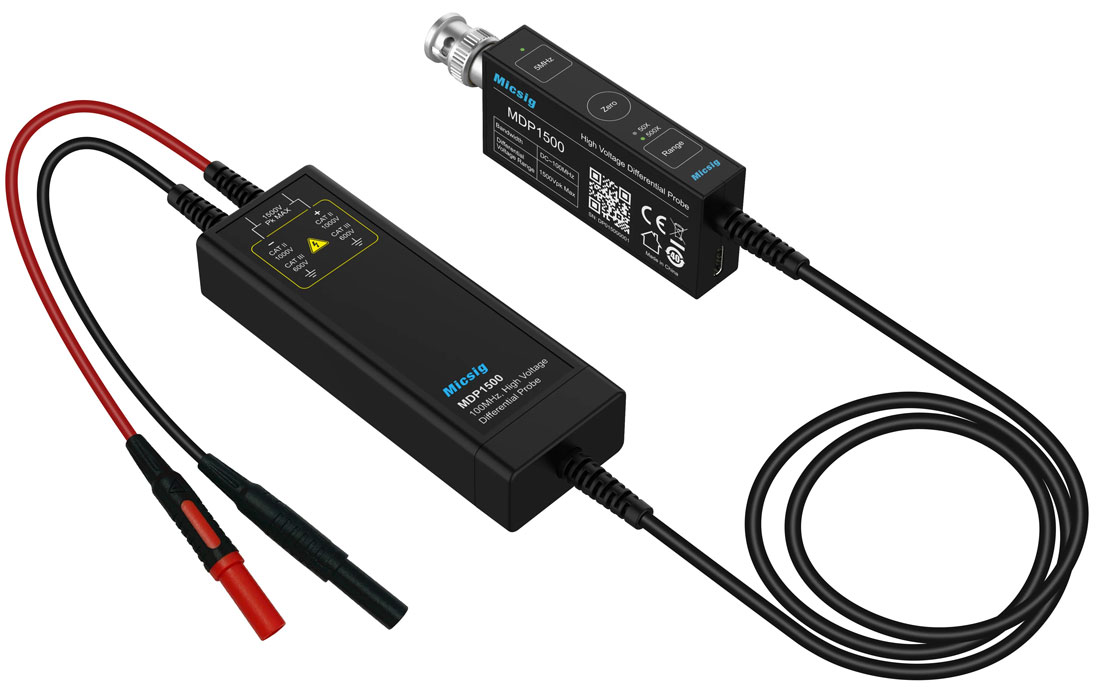

Осциллографический высоковольтный дифференциальный пробник Micsig SigOFIT MDP1502

Micsig
Осциллографический высоковольтный дифференциальный пробник Micsig SigOFIT MDP1502
35 715 Р
35715 RUB
купитьоформить
На складе: достаточно
Артикул
№ 03253
Гарантия Гарантия
12 месяцев
Полоса пропускания
200 МГц
100 МГц
150 МГц
200 МГц
100 МГц
150 МГц
100 МГц
150 МГц
200 МГц
Коэф. деления
x500, x50
x200, x20
x200, x20
x200, x20
x500, x50
x500, x50
x1000, x100
x1000, x100
x1000, x100
Макс. вх. напряжение
1500 В
700 В
700 В
700 В
1500 В
1500 В
3000 В
3000 В
3000 В
Входное сопротивление
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
10, 20 МОм
10, 20 МОм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig SigOFIT MDP1502:

Модель Micsig MDP1502
Полоса пропускания 200 МГц
Время нарастания 1.75 нс
Коэффициент ослабления х50
х500
Погрешность усиления ±2%
Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 150 В (х50)
1500 В (х500)
Уровень шума, приведенный к входу Полная полоса:
<0.9 мВскз (х50)
<0.4 мВскз (х500)
Ограничение полосы 5 МГц:
<0.4 мВскз (х50)
<0.35 мВскз (х500)
Ослабление синфазного сигнала >-80 дБ (постоянный ток)
>-60 дБ (100 кГц)
>-30 дБ (10 МГц)
>-26 дБ (100 МГц)
Задержка распространения   11.99 нс (х50)
12.27 нс (х500)
Импеданс входа 16 МОм/1.5 пФ (дифференциальный режим);
8 МОм/3 пФ
(режим с одним заземленным входом)
Выходное напряжение <3 В
Сигнализация перегрузки мигание индикатора, звуковой сигнал
Питание USB Type-C
Потребляемая мощность 2 Вт
Размеры модуля управления, мм 91x33x15
Размеры сигнального блока, мм 100x36x20
Длина входного кабеля около 8 см
Длина выходного кабеля около 120 см
