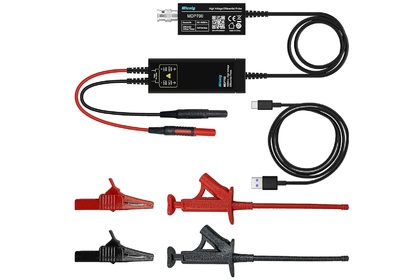

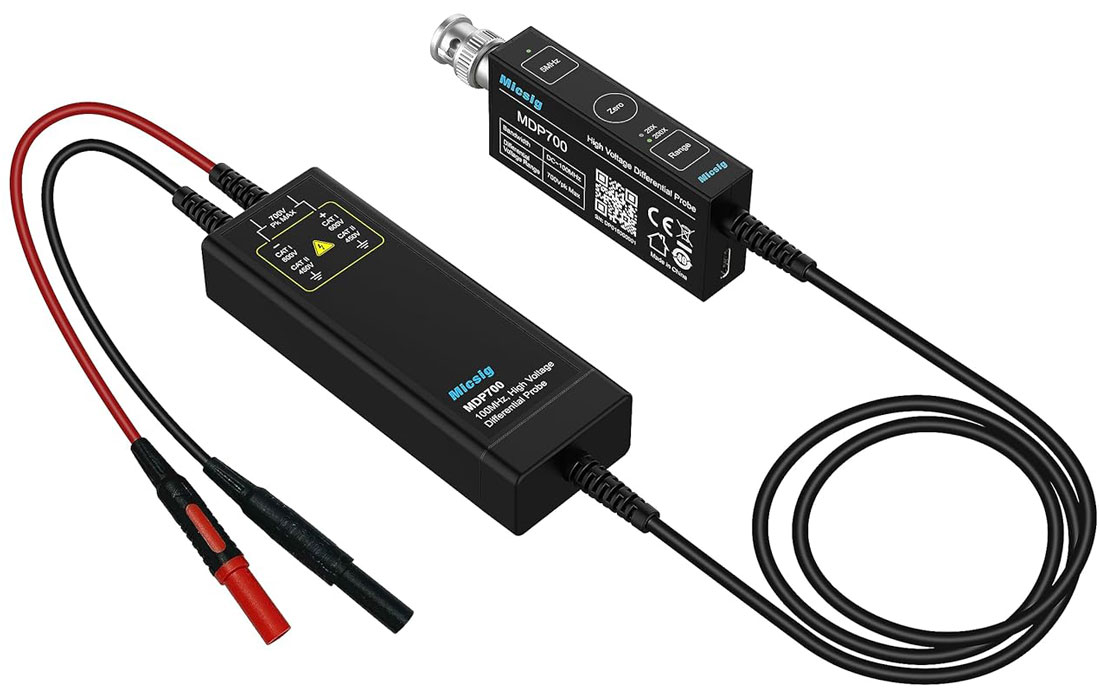

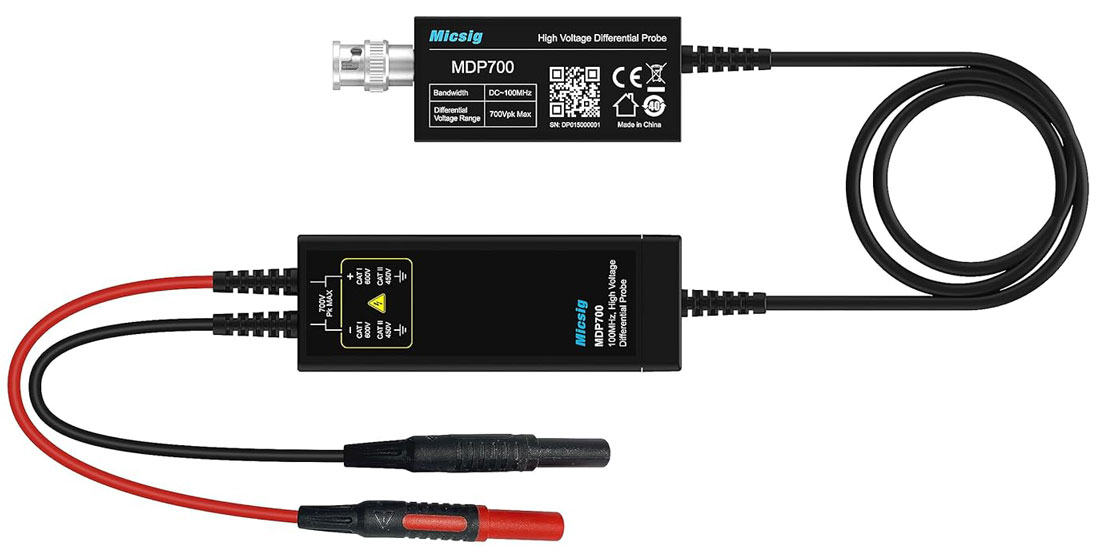

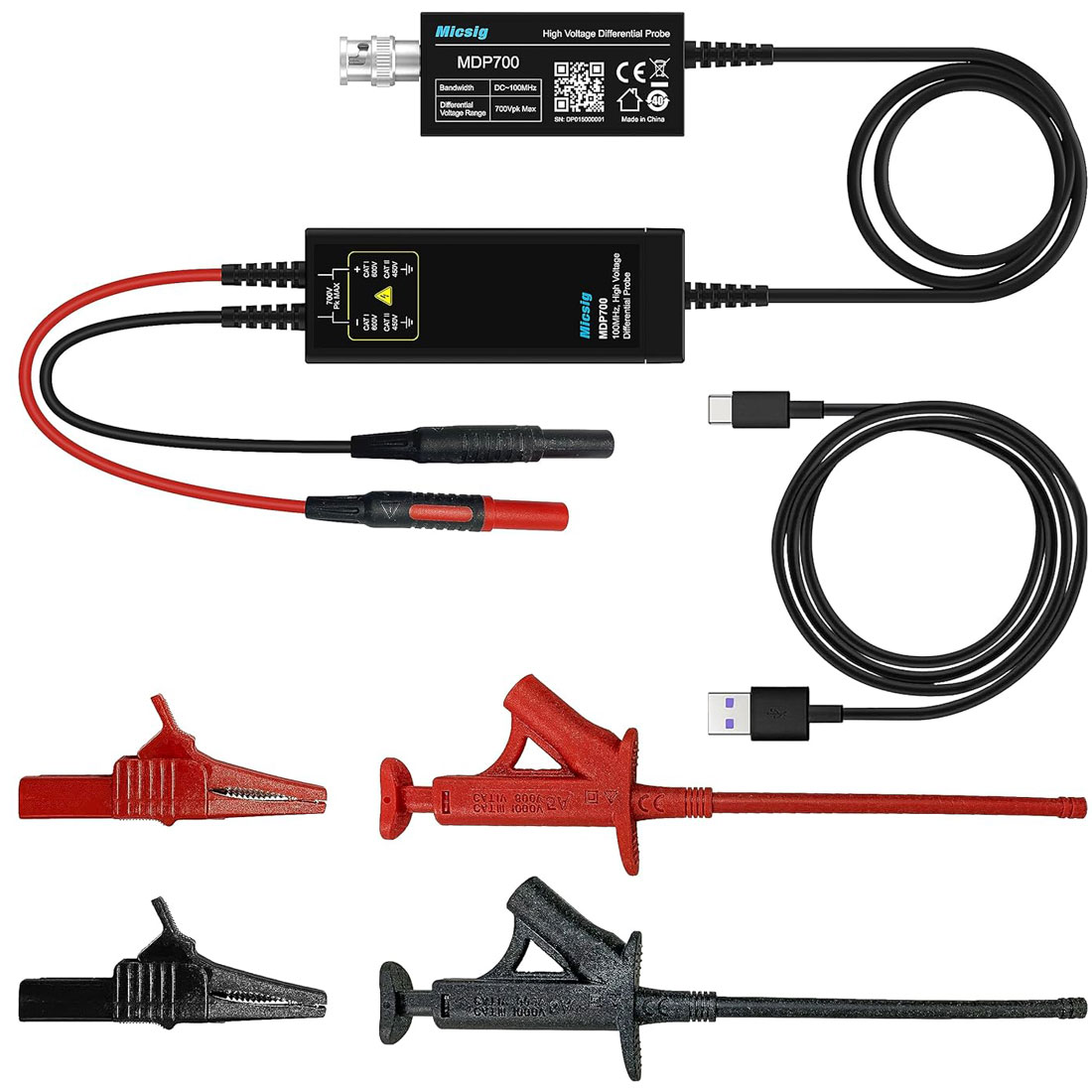

Осциллографический высоковольтный дифференциальный пробник Micsig DP701 (MDP701)
31 245 Р
купитьоформить
На складе: заканчивается
Артикул
№ 03249
№ 03249
Гарантия12 месяцев
Полоса пропускания
150 МГц
100 МГц
150 МГц
150 МГц
200 МГц
100 МГц
200 МГц
100 МГц
200 МГц
Коэф. деления
x200, x20
x200, x20
x500, x50
x1000, x100
x200, x20
x500, x50
x500, x50
x1000, x100
x1000, x100
Макс. вх. напряжение
700 В
700 В
1500 В
3000 В
700 В
1500 В
1500 В
3000 В
3000 В
Входное сопротивление
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
8, 16 МОм
8, 16 МОм
8, 16 МОм
10, 20 МОм
10, 20 МОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig MDP701:
| Модель | Micsig MDP701 |
| Полоса пропускания | 150 МГц |
| Время нарастания | 2.33 нс |
| Коэффициент ослабления | х20 х200 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 70 В (х20) 700 В (х200) |
| Уровень шума, приведенный к входу | Полная полоса: <0.9 мВскз (х20) <0.4 мВскз (х200) Ограничение полосы 5 МГц: <0.4 мВскз (х20) <0.35 мВскз (х200) |
| Ослабление синфазного сигнала | >-80 дБ (постоянный ток) >-60 дБ (100 кГц) >-30 дБ (10 МГц) >-26 дБ (100 МГц) |
| Задержка распространения | 11.99 нс (х20) 12.27 нс (х200) |
| Импеданс входа | 16 МОм/1.5 пФ (дифференциальный режим); 8 МОм/3 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В |
| Сигнализация перегрузки | мигание индикатора, звуковой сигнал |
| Питание | USB Type-C |
| Потребляемая мощность | 2 Вт |
| Размеры модуля управления, мм | 91x33x15 |
| Размеры сигнального блока, мм | 100x36x20 |
| Длина входного кабеля | около 8 см |
| Длина выходного кабеля | около 120 см |
