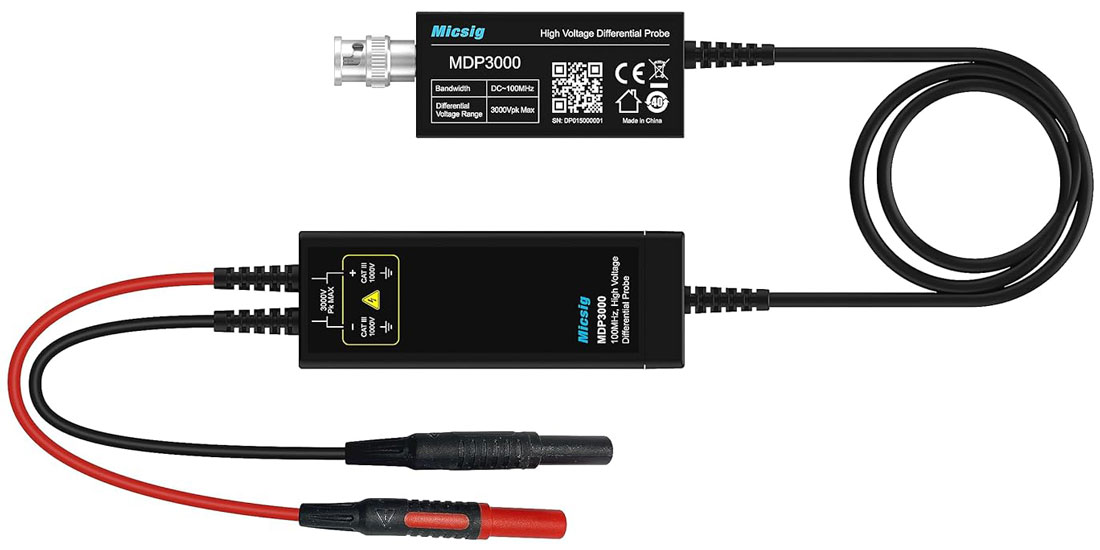

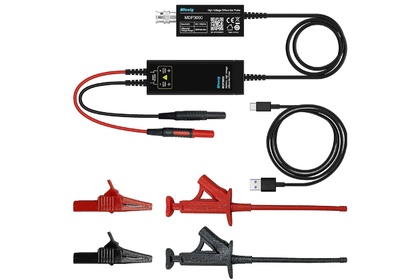

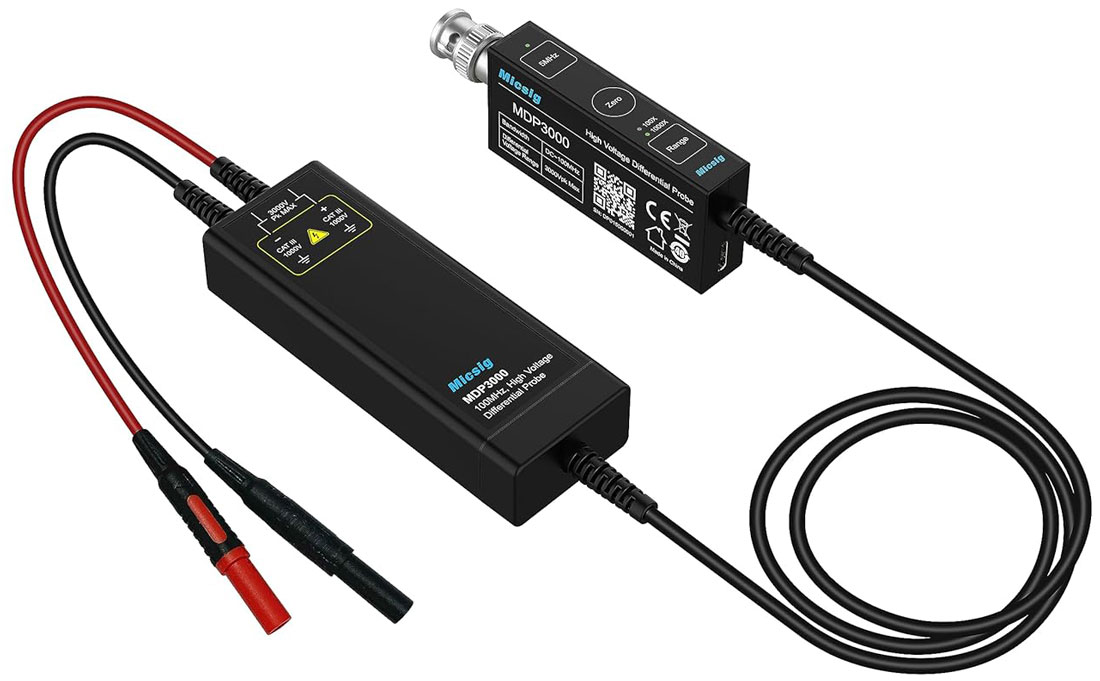

Осциллографический высоковольтный дифференциальный пробник Micsig DP3001 (MDP3001)
На складе: отсутствует
№ 03255
Гарантия12 месяцев
30x25x8 см
1.1 кг
Эти высоковольтные дифференциальные пробники Micsig серии DP с полосой пропускания от 100 до 500 МГц, дифференциальным напряжением до 7000 В пк, основанные на передовой технологии оптических изолирующих пробников, имеют очень низкий уровень шума, отличные амплитудно-частотные характеристики и высокий CMRR.
Благодаря стандартному интерфейсу BNC серия DP может работать с любым осциллографом. Толщина корпуса пробника составляет всего 2 см.
Встроенный прочный металлический экран обеспечивает защиту от помех. Автоматическое обнуление одним нажатием, двойной диапазон и сигнализация перегрузки. Высокий импеданс, отвечающий различным требованиям безопасности. Функция ограничения полосы пропускания 5 МГц может эффективно отфильтровывать высокочастотные шумы и помехи, идеально подходит для импульсных источников питания, различных высокочастотных и высоковольтных испытаний плавающих или изолированных сигналов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig DP3001:
| Модель | Micsig DP3001 |
| Полоса пропускания | 150 МГц |
| Время нарастания | 2.33 нс |
| Коэффициент ослабления | х100 х1000 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 300 В (х100) 3000 В (х1000) |
| Уровень шума, приведенный к входу | Полная полоса: <0.9 мВскз (х100) <0.4 мВскз (х1000) Ограничение полосы 5 МГц: <0.4 мВскз (х100) <0.35 мВскз (х1000) |
| Ослабление синфазного сигнала | >-80 дБ (постоянный ток) >-60 дБ (100 кГц) >-30 дБ (10 МГц) >-26 дБ (100 МГц) |
| Задержка распространения | 11.99 нс (х100) 12.27 нс (х1000) |
| Импеданс входа | 20 МОм/1.5 пФ (дифференциальный режим); 10 МОм/3 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В |
| Сигнализация перегрузки | мигание индикатора, звуковой сигнал |
| Питание | USB Type-C |
| Потребляемая мощность | 2 Вт |
| Размеры модуля управления, мм | 91x33x15 |
| Размеры сигнального блока, мм | 100x36x20 |
| Длина входного кабеля | около 8 см |
| Длина выходного кабеля | около 120 см |
